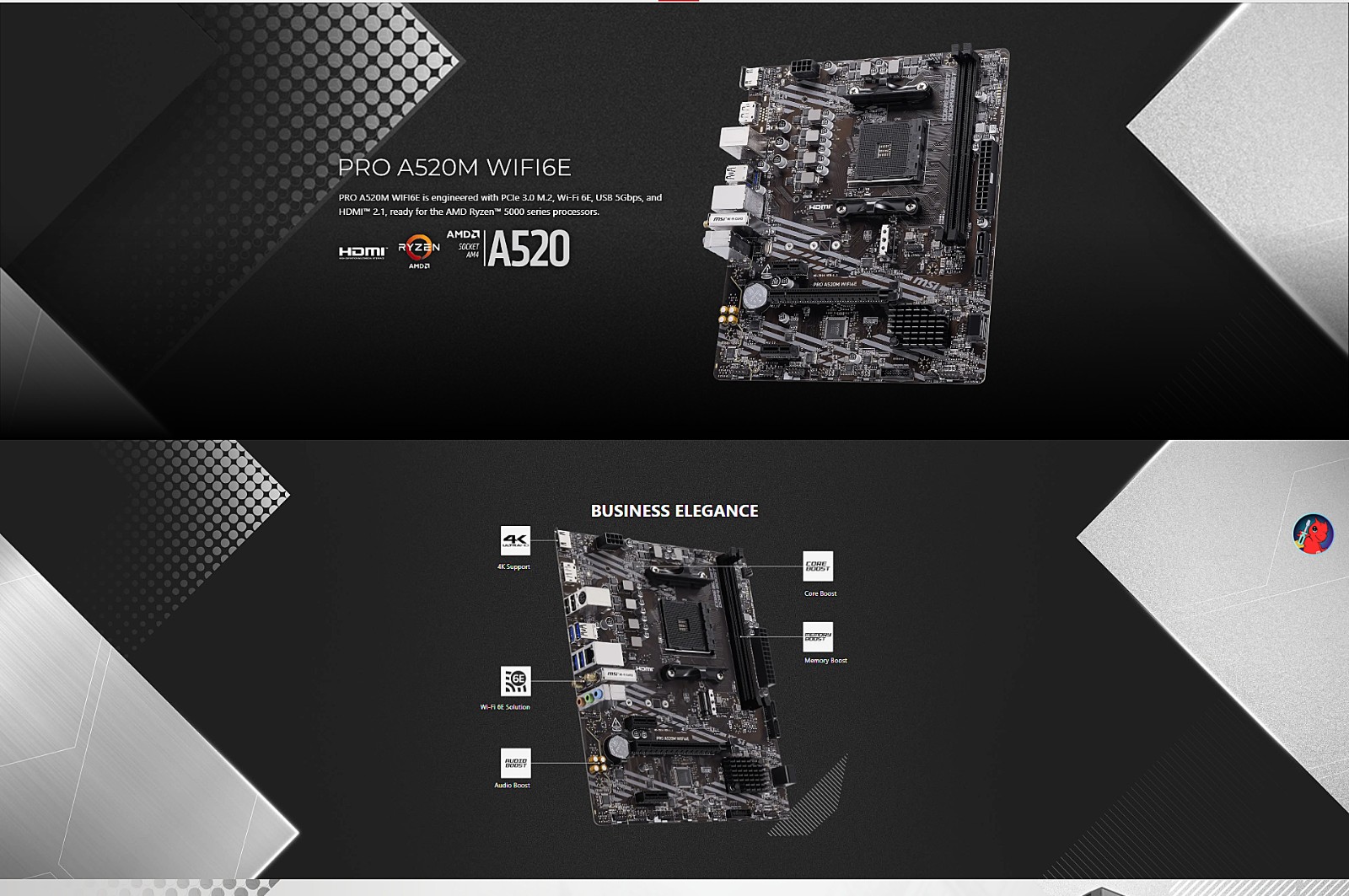

MSI PRO A520M WIFI6E 主機板 詳細規格
| 核心架構與處理器支援 (Chipset & Processor Support) | |
| 主機板版型 (Form Factor) | Micro-ATX 實用商務入門規格 |
| 主機板晶片組 (Chipset) | AMD A520 晶片組 |
| 支援處理器與腳位 (CPU) |
支援 AMD Ryzen™ 5000 系列 / 5000 G 系列 / 4000 G 系列 / 3000 系列 / 3000 G 系列桌上型處理器 處理器插槽：Socket AM4 |
| 記憶體規格與超頻 (Memory Specifications) | |
| 插槽配置與最大容量 |
• 2 x DDR4 UDIMM 插槽 (雙邊卡扣設計 Double-sided Latches) • 最大支援容量：64 GB |
| 記憶體時脈支援 (Speed) |
• 支援超頻時脈：DDR4 4600(OC) ~ 3733(OC) MHz • 原生標準時脈：支援 JEDEC 標準時脈 • Ryzen™ 5000 系列處理器最高超頻頻率： - 1DPC 1R 最高速度：4600+ MT/s - 1DPC 2R 最高支援：3866+ MT/s |
| 技術與功能支援 |
• 支援 A-XMP OC mode 記憶體超頻技術 • 雙通道模式 (Dual-Channel Mode) • 支援 Non-ECC, Un-buffered 記憶體 |
| PCIe 擴充插槽與顯示輸出 (Expansion Slots & Graphics) | |
| PCIe 擴充插槽配置 (共 3 組插槽) |
• PCI_E1 (Chipset)：PCIe 3.0 x1 • PCI_E2 (CPU)：PCIe 3.0 x16 (直連 CPU 顯示卡插槽) • PCI_E3 (Chipset)：PCIe 3.0 x1 * 實際運作規格視安裝之處理器型號而定。 |
| 內建顯示輸出介面 (Onboard Graphics) |
• 1 x HDMI™ 2.1 (最高支援 4K @ 60Hz) • 1 x DisplayPort * 需搭配具備內建顯示功能的 CPU/APU。 |
| 儲存擴充配置與 RAID (Storage & RAID) | |
| M.2 插槽配置 (共 1 組 M.2 插槽) | • M.2_1 (CPU)：支援 PCIe 3.0 x4 / SATA 模式 (支援 2280 規格裝置) |
| SATA 埠與 RAID 支援 |
• 4 x SATA 6Gbps 連接埠 • SATA 裝置支援：RAID 0, 1, 10 |
| USB 連接埠配置 (USB Ports) | |
| 後置 USB 埠 (Rear I/O) |
• 4 x USB 5Gbps Type-A • 2 x USB 2.0 |
| 前置 USB 擴充埠 (Front Headers) |
• 2 x USB 5Gbps Type-A (1 組內接插座) • 4 x USB 2.0 (2 組內接插座) |
| 網路傳輸、Wi-Fi 6E 與音效系統 (Network & Audio) | |
| 有線網路 (LAN) | Realtek® RTL8111H 1Gbps Gigabit LAN |
| 無線網路與藍牙 (Wi-Fi 6E & BT) |
• 內建 Wi-Fi 6E 高速無線模組 • 支援 2.4GHz / 5GHz / 6GHz 三頻段無線連接與 Bluetooth 藍牙傳輸 |
| 板載音效系統 (Audio) |
• 音效晶片：Realtek® ALC897 Codec • 聲道支援：7.1 聲道高解析音訊 (High Definition Audio) |
| 內接供電、散熱接頭與除錯指示 (Internal I/O & Features) | |
| 電源供電插座 |
• 1 x 24-pin 主機板電源 (ATX_PWR) • 1 x 8-pin CPU 供電 (CPU_PWR) |
| 風扇散熱介面 |
• 1 x 4-pin CPU 風扇接頭 • 1 x 4-pin 系統風扇接頭 |
| 燈效、除錯與其他內接埠 |
• 4 x EZ Debug LED 簡易狀態燈 • 1 x 3-pin ARGB 接頭 (JRAINBOW) • 1 x 4-pin RGB 接頭 (JRGB) • 1 x 序列埠接頭 (JCOM) • 1 x 前置音訊接頭 (JAUD) / 2 x 前置面板接頭 (JFP) • 1 x TPM 2.0 接頭 (TPM pin header) / 1 x 機殼防開啓接頭 (JCI) |
