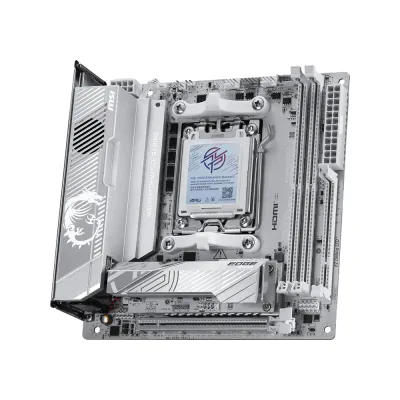

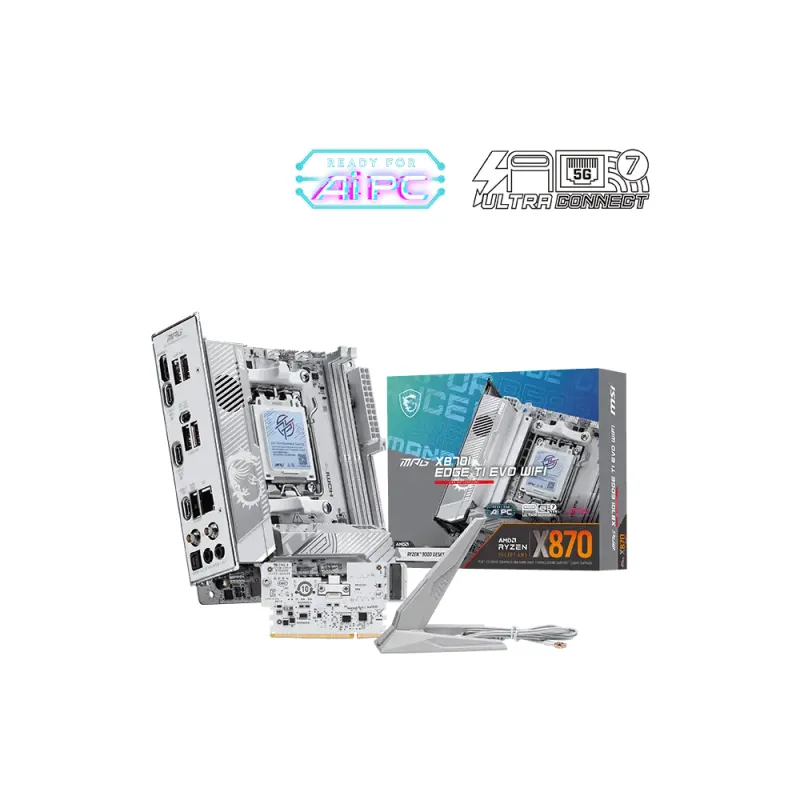

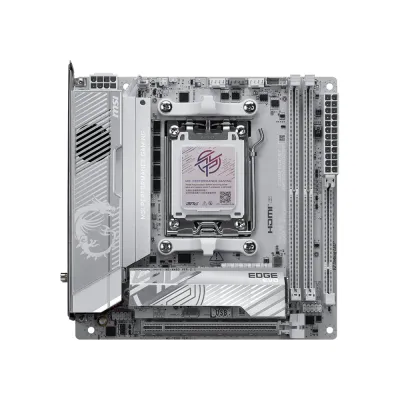

MSI MPG X870I EDGE TI EVO WIFI 迷你旗艦主機板 詳細規格
| 核心架構與處理器支援 (Chipset & Processor Support) | |
| 主機板版型 (Form Factor) | Mini-ITX 極限緊湊小板規格 |
| 主機板晶片組 (Chipset) | AMD X870 高階晶片組 |
| 支援處理器與腳位 (CPU) |
支援 AMD Ryzen™ 9000 / 8000 / 7000 系列桌上型處理器 處理器插槽：Socket AM5 |
| 記憶體規格與極限超頻 (Memory Specifications) | |
| 插槽配置與最大容量 |
• 2 x DDR5 UDIMM 插槽 (單邊卡扣設計 Single-sided Latches) • 最大支援容量：128 GB (支援單條 64GB) |
| 記憶體時脈支援 (Speed) |
• 支援超頻時脈：DDR5 10000 ~ 5600 (OC) MT/s • 原生標準時脈：DDR5 5600 ~ 4800 (JEDEC) MT/s • Ryzen™ 9000 系列最高超頻： - 1DPC 1R 最高速度：8400+ MT/s - 1DPC 2R 最高支援：8000+ MT/s |
| 技術與功能支援 |
• 支援最新 CUDIMM 記憶體 (支援 Clock Driver Bypass 旁路模式) • 支援 AMD EXPO™ 與極限記憶體超頻技術 • 雙通道模式 (Dual-Channel Mode) • 支援 Non-ECC, Un-buffered 記憶體 |
| PCIe 擴充插槽與顯示輸出 (Expansion Slots & Graphics) | |
| PCIe 擴充插槽配置 |
• PCI_E1 (CPU)：PCIe 5.0 x16 (直連 CPU 金屬強化全速顯卡插槽) • 1 x FP Card 擴充插槽 (專供安裝隨附 MSI 5-in-1 XPANDER 擴充子卡) * PCI_E1 插槽頻寬支援： - Ryzen 9000 / 7000 系列：支援 PCIe 5.0 x16。 - Ryzen 8700 / 8600 / 8400 系列：支援 PCIe 4.0 x8。 - Ryzen 8500 / 8300 系列：支援 PCIe 4.0 x4。 |
| 內建顯示輸出介面 (Onboard Graphics) |
• 1 x HDMI™ 2.1 with TMDS (最高支援 4K @ 60Hz) • 2 x Type-C DisplayPort (USB4®) * 需搭配具備內建顯示功能的 CPU。 |
| 儲存擴充配置與 RAID (Storage & RAID) | |
| M.2 插槽配置 (共 3 組 M.2 儲存) |
• M.2_1 (CPU)：PCIe 5.0 x4 (板載，支援 2280 規格裝置) • M.2_2 (Chipset)：PCIe 4.0 x4 (板載，支援 2280 單面 Single-sided 裝置) • M.2_3 (5-in-1 XPANDER Card)：PCIe 4.0 x4 (子卡擴充，支援 2280 單面裝置) * M.2_1 搭配 Ryzen 8000 系列處理器時以 PCIe 4.0 x4 運作。 |
| SATA 埠與 RAID 支援 |
• 2 x SATA 6Gbps 連接埠 • SATA 裝置支援：RAID 0, 1 • M.2 NVMe 裝置支援：RAID 0, 1, 5 * RAID 5 僅支援 Ryzen™ 9000 系列處理器。 |
| 雙 USB4 與豐富 USB 介面 (USB Ports) | |

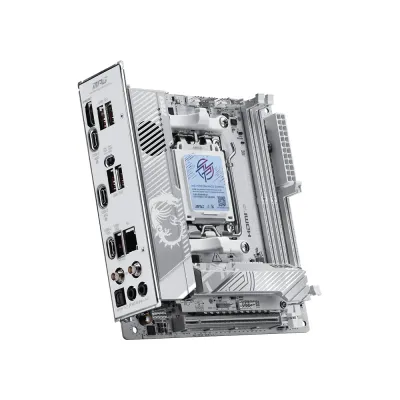

| 後置 USB 埠 (Rear I/O) |
• 2 x USB 40Gbps Type-C (USB4®) (支援 DP 視訊輸出) • 1 x USB 10Gbps Type-C • 5 x USB 10Gbps Type-A |
| 前置 USB 擴充埠 (Front Headers) |
• 1 x USB 20Gbps Type-C (主機板內接) • 2 x USB 5Gbps Type-A (1 組內接插座) • 2 x USB 2.0 (1 組內接插座) |
| 極速 5G 網路、Wi-Fi 7 與旗艦音效 (Network & Audio) | |
| 有線網路 (LAN) | Realtek® 8126 5Gbps 高速 LAN |
| 無線網路與藍牙 (Wi-Fi 7 & BT) |
• 模組規格：Wi-Fi 7 解決方案 (預裝於 M.2 Key-E 插槽) • 頻段與頻寬：2.4GHz / 5GHz / 6GHz (320MHz)，最高傳輸速率達 5.8 Gbps • 協定功能：802.11 a/b/g/n/ac/ax/be，支援 MU-MIMO TX/RX、MLO、4K-QAM • 藍牙版本：Bluetooth® 5.4 |
| 板載高解析音效系統 (Audio) |
• 音效晶片：Realtek® ALC4080 Codec • 聲道支援：7.1 聲道 USB 高解析音訊 (High-Performance Audio) • 前面板支援最高 32-Bit / 384 kHz 高音質播放 • 輸出介面：支援光纖 S/PDIF 數位音訊輸出 |
| 內接供電、散熱接頭與除錯指示 (Internal I/O & Features) | |
| 電源供電插座 |
• 1 x 24-pin 主機板電源 (ATX_PWR) • 1 x 8-pin CPU 供電 (CPU_PWR) |
| 風扇散熱與整合接頭 |
• 1 x 4-pin CPU 風扇接頭 • 1 x 4-pin 水冷水泵接頭 (PUMP_SYS) • 1 x 4-pin 系統風扇接頭 • 1 x JAF_2 整合接頭 (ARGB + FAN + USB 2.0 三合一) |
| 燈效與除錯指示燈 |
• 4 x EZ Debug LED 簡易狀態燈 • 1 x 3-pin ARGB V2 接頭 (JARGB_V2) • 1 x 前置音訊接頭 (JAUD) / 2 x 前置面板接頭 (JFP) • 1 x 機殼防開啓接頭 (JCI) |
