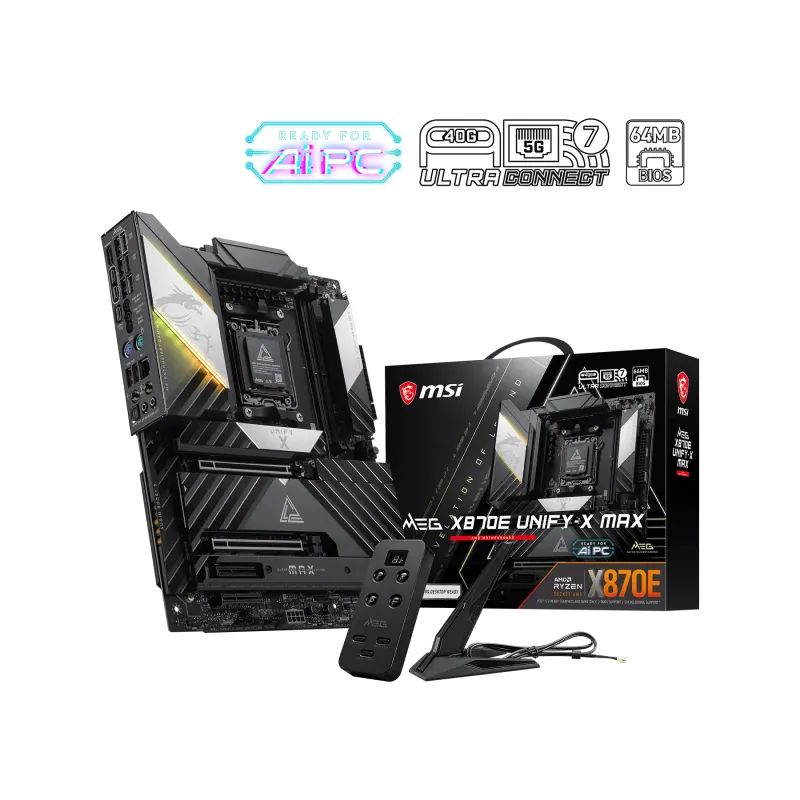

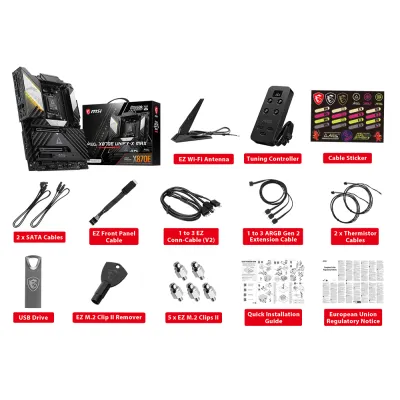

MSI MEG X870E UNIFY-X MAX 旗艦極限超頻主機板 詳細規格
| 核心架構與處理器支援 (Chipset & Processor Support) | |
| 主機板晶片組 (Chipset) | AMD X870E 頂級旗艦晶片組 |
| 支援處理器與腳位 (CPU) |
支援 AMD Ryzen™ 9000 / 8000 / 7000 系列桌上型處理器 處理器插槽：Socket AM5 |
| 極限雙槽記憶體規格與超頻 (Memory Specifications) | |
| 插槽配置與最大容量 |
• 2 x DDR5 UDIMM 插槽 (1SPC 極限超頻純血架構 / 單邊卡扣設計) • 最大支援容量：128 GB (支援單條 64GB) |
| 記憶體時脈支援 (Speed) |
• 支援超頻時脈：DDR5 10600 ~ 5600 (OC) MT/s • 原生標準時脈：DDR5 5600 ~ 4800 (JEDEC) MT/s • Ryzen™ 9000 系列最高超頻： - 1DPC 1R 最高速度：8600+ MT/s - 1DPC 2R 最高支援：8600+ MT/s |
| 技術與功能支援 |
• 支援最新 CUDIMM 記憶體 (支援 Clock Driver Bypass 旁路模式) • 支援 AMD EXPO™ 與極限記憶體超頻技術 • 雙通道模式 (Dual-Channel Mode) • 支援 Non-ECC, Un-buffered 記憶體 |
| PCIe 擴充插槽與顯示輸出 (Expansion Slots & Graphics) | |
| PCIe 擴充插槽配置 (共 4 組) |
• PCI_E1 (CPU)：PCIe 5.0 x16 • PCI_E2 (CPU)：PCIe 5.0 x8 • PCI_E3 (Chipset)：PCIe 4.0 x4 • PCI_E4 (Chipset)：PCIe 3.0 x4 * PCI_E1 / PCI_E2 頻寬分配： - Ryzen 9000/7000 系列：支援 PCIe 5.0 x16/x0 或 x8/x8。 - Ryzen 8700/8600/8400 系列：支援 PCIe 4.0 x8/x0。 - Ryzen 8500/8300 系列：支援 PCIe 4.0 x4/x0。 * PCI_E3 與 M.2_5 共享頻寬：當 M.2_5 插槽安裝裝置時，PCI_E3 插槽將被停用（可於 BIOS 啟用 PCI_E3，但會停用 M.2_5）。 |
| 內建顯示輸出介面 (Onboard Graphics) |
• 1 x HDMI™ 2.1 FRL (最高支援 8K @ 60Hz) • 2 x Type-C DisplayPort (USB4®) (支援 DP 1.4 with HBR3，最高支援 4K @ 120Hz) * 需搭配具備內建顯示功能的 CPU。 |
| 儲存擴充配置與 RAID (Storage & RAID) | |
| M.2 插槽配置 (共 5 組全高速插槽) |
• M.2_1 (CPU)：PCIe 5.0 x4 (支援 2280 / 2260 規格裝置) • M.2_2 (CPU)：PCIe 5.0 x4 (支援 2280 / 2260 規格裝置) • M.2_3 (Chipset)：PCIe 4.0 x4 (支援 2280 / 2260 規格裝置) • M.2_4 (Chipset)：PCIe 4.0 x4 (支援 22110 / 2280 規格裝置) • M.2_5 (Chipset)：PCIe 4.0 x4 (支援 2280 / 2260 規格裝置) * M.2_1 / M.2_2 速度依 CPU 系列支援 PCIe 5.0 或 PCIe 4.0；搭配 Ryzen 8500/8300 時 M.2_2 無法使用。 * M.2_5 與 PCI_E3 共享頻寬，M.2_5 安裝裝置時 PCI_E3 停用（BIOS 可啟用 PCI_E3，但會停用 M.2_5）。 * M.2_2 與背板 USB 40Gbps Type-C 共享頻寬，安裝 M.2_2 裝置時 40Gbps 埠跑 x2（BIOS 可設 M.2_2 為 x4，但會停用 40Gbps Type-C 埠）。 |
| SATA 埠與 RAID 支援 |
• 2 x SATA 6Gbps 連接埠 • SATA 裝置支援：RAID 0, 1 • M.2 NVMe 裝置支援：RAID 0, 1, 5, 10 * M.2 NVMe RAID 5 / 10 僅支援 Ryzen™ 9000 / 7000 系列處理器。 |
| 雙 USB4 與豐富 USB 擴充陣容 (USB Ports) | |
| 後置 USB 埠 (Rear I/O) |
• 2 x USB 40Gbps Type-C (USB4®) (支援 DP 1.4 輸出 / 共享頻寬) • 1 x USB 10Gbps Type-C • 8 x USB 10Gbps Type-A * 安裝 Ryzen™ 8500/8300 系列時，後置 USB 40Gbps Type-C 僅以 PCIe 4.0 x2 速率運作。 |
| 前置 USB 擴充埠 (Front Headers) |
• 1 x USB 20Gbps Type-C (搭配 PD_PWR1 供電可實現 PD 60W 超快充) • 4 x USB 5Gbps Type-A (2 組內接插座) • 4 x USB 2.0 (2 組內接插座) |
| 極速 5G 網路、Wi-Fi 7 與旗艦音效 (Network & Audio) | |
| 有線網路 (LAN) | Realtek® 8126 5Gbps 高速 LAN |
| 無線網路與藍牙 (Wi-Fi 7 & BT) |
• 模組規格：Wi-Fi 7 解決方案 (預裝於 M.2 Key-E 插槽) • 頻段與頻寬：2.4GHz / 5GHz / 6GHz (320MHz)，最高傳輸速率達 5.8 Gbps • 協定功能：802.11 a/b/g/n/ac/ax/be，支援 MU-MIMO TX/RX、MLO、4K-QAM • 藍牙版本：Bluetooth® 5.4 |
| 發燒級板載音效系統 (Audio) |
• 音效晶片：Realtek® ALC4080 Codec • 聲道支援：7.1 聲道 USB 高解析音訊 (High-Performance Audio) • 前面板支援最高 32-Bit / 384 kHz 旗艦級母帶解碼播放 • 支援光纖 S/PDIF 數位音訊輸出 |
| 超頻專用控制、供電連動與散熱接頭 (Internal I/O & Features) | |
| 極限超頻工具與狀態指示 |
• 1 x EZ Digi-Debug LED 數位除錯顯示螢幕 • 4 x EZ Debug LED 狀態指示燈 • 1 x EZ Memory Detection LED 記憶體偵測指示燈 • 1 x EZ LED Control 實體燈效控制開關 • V-Check Point 電壓即時量測點 |
| 電源供電與雙電源連動介面 |
• 1 x 24-pin 主機板電源 (ATX_PWR) • 2 x 8-pin CPU 供電 (CPU_PWR) • 1 x 8-pin PCIe 輔助供電 (PCIE_PWR 8-pin) • 1 x 前置 Type-C PD 60W 快速充電供電插座 (PD_PWR1) • 1 x Power Good 雙電源連動接頭 (JM_PSU1) |
| 風扇散熱、水流感測與專利接頭 |
• 1 x 4-pin CPU 風扇接頭 • 2 x 4-pin 水冷水泵接頭 (PUMP_SYS) • 5 x 4-pin 系統風扇接頭 • 1 x 水流感測接頭 (Water Flow connector) • 1 x JAF_2 整合接頭 (ARGB + FAN + USB 2.0 三合一) • 2 x 溫度感測線接頭 (T_SEN) • 1 x 外接超頻調校面板接頭 (JDASH) |
| 燈效與其他內接埠 |
• 3 x 3-pin ARGB V2 接頭 (JARGB_V2) • 1 x 4-pin RGB 接頭 (JRGB) • 1 x 前置音訊接頭 (JAUD) / 2 x 前置面板接頭 (JFP) • 1 x TPM 2.0 接頭 / 1 x 機殼防開啓接頭 (JCI) |
