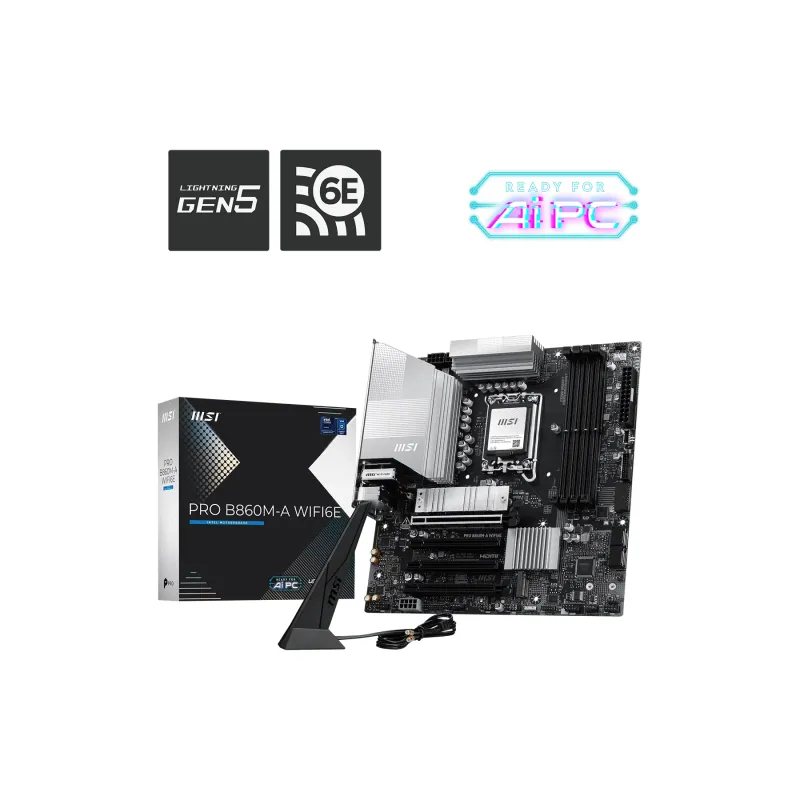

MSI PRO B860M-A WIFI 6E 商務主機板 詳細規格
| 核心架構與處理器支援 (Chipset & Processor Support) | |
| 主機板版型 (Form Factor) | Micro-ATX 主流商務緊湊規格 |
| 主機板晶片組 (Chipset) | Intel® B860 晶片組 |
| 支援處理器與腳位 (CPU) |
支援 Intel® Core™ Ultra Processors (Series 2) 處理器插槽：LGA 1851 |
| 記憶體規格與超頻 (Memory Specifications) | |
| 插槽配置與最大容量 |
• 4 x DDR5 UDIMM 插槽 (單邊卡扣設計 Single-sided Latches) • 最大支援容量：256 GB |
| 記憶體時脈支援 (Speed) |
• 超頻時脈：DDR5 8800 ~ 6400 (OC) MT/s • 原生標準時脈：DDR5 6400 ~ 4800 (JEDEC) MT/s • 1DPC 1R 最高超頻：8800+ MT/s • 1DPC 2R 最高支援：7200+ MT/s • 2DPC 1R 最高支援：6400+ MT/s • 2DPC 2R 最高支援：5600+ MT/s |
| 技術與功能支援 |
• 支援最新 CUDIMM 記憶體 • 支援 Intel® XMP 3.0 超頻技術與 Intel® POR 規範速度 • 雙控制器雙通道模式 (Dual-Controller Dual-Channel) • 支援 Non-ECC, Un-buffered 記憶體 |
| PCIe 擴充插槽與顯示輸出 (Expansion Slots & Graphics) | |
| PCIe 擴充插槽配置 (共 4 組 x16) |
• PCI_E1 (CPU)：PCIe 5.0 x16 (直連 CPU 全速顯卡插槽) • PCI_E2 (Chipset)：PCIe 4.0 x1 • PCI_E3 (Chipset)：PCIe 4.0 x1 • PCI_E4 (Chipset)：PCIe 4.0 x4 |
| 內建顯示輸出介面 (Onboard Graphics) |
• 1 x HDMI™ 2.1 (最高支援 4K @ 60Hz) • 1 x DisplayPort 1.4 (最高支援 4K @ 60Hz) * 需搭配具備內建顯示功能的 CPU。 |
| 儲存擴充配置與 RAID (Storage & RAID) | |
| M.2 插槽配置 (共 3 組) |
• M.2_1 (CPU)：PCIe 5.0 x4 (支援 2280 / 2260 / 2242 規格裝置) • M.2_2 (Chipset)：PCIe 4.0 x4 (支援 2280 / 2260 規格裝置) • M.2_3 (Chipset)：PCIe 4.0 x2 (支援 2280 規格裝置) |
| SATA 埠與 RAID 支援 |
• 4 x SATA 6Gbps 連接埠 • SATA 裝置支援：RAID 0, 1, 5, 10 |
| USB 連接埠配置 (USB Ports) | |
| 後置 USB 埠 (Rear I/O) |
• 2 x USB 2.0 • 2 x USB 5Gbps Type-A • 1 x USB 5Gbps Type-C • 1 x USB 10Gbps Type-A |
| 前置 USB 擴充埠 (Front Headers) |
• 1 x USB 10Gbps Type-C • 4 x USB 5Gbps Type-A (2 組內接插座) • 4 x USB 2.0 (2 組內接插座) |
| 網路連線與高音質音效 (Network & Audio) | |
| 有線網路 (LAN) | Realtek® 8126 5Gbps 高速 LAN |
| 無線網路與藍牙 (Wi-Fi 6E & BT) |
• 模組規格：Wi-Fi 6E 解決方案 (預裝於 M.2 Key-E) • 頻段與頻寬：2.4GHz / 5GHz / 6GHz (160MHz)，最高傳輸速率達 2.4 Gbps • 協定功能：802.11 a/b/g/n/ac/ax，支援 MU-MIMO TX/RX • 藍牙版本：Bluetooth® 5.3 (支援 FIPS / FISMA) |
| 板載音效系統 (Audio) |
• 音效晶片：Realtek® ALC897 Codec • 聲道支援：7.1 聲道高解析音訊 (High Definition Audio) |
| 次世代擴充、內接供電與散熱接頭 (Internal I/O & Features) | |
| 次世代 Thunderbolt 5 擴充 | 1 x JTBT5 擴充卡專用接頭 (支援 Thunderbolt 5 擴充卡及 RTD3 規範) |
| 電源與輔助供電插座 |
• 1 x 24-pin 主機板電源 (ATX_PWR) • 2 x 8-pin CPU 供電 (CPU_PWR) • 1 x 8-pin PCIe 顯卡輔助供電 (PCIE_PWR) |
| 風扇散熱與控制介面 |
• 1 x 4-pin CPU 風扇接頭 • 1 x Combo Fan (水冷水泵 / 系統共用風扇接頭 Pump_Sys) • 3 x 4-pin 系統風扇接頭 • 1 x 外接超頻調校面板接頭 (JDASH) • 1 x 序列埠接頭 (JCOM) |
| 燈效與除錯指示燈 |
• 4 x EZ Debug LED 簡易狀態燈 • 1 x EZ Memory Detection LED 記憶體偵測指示燈 • 2 x 3-pin ARGB V2 接頭 (JARGB_V2) • 1 x 4-pin RGB 接頭 (JRGB) • 1 x 前置音訊接頭 (JAUD) / 2 x 前置面板接頭 (JFP) • 1 x TPM 2.0 接頭 / 1 x 機殼防開啓接頭 (JCI) |
