AMD B850 4-DIMM 主機板 詳細規格
| 晶片組與處理器支援 (Chipset & CPU) | |
| 主機板晶片組 (Chipset) | AMD B850 |
| 處理器插槽 (Socket / CPU) |
Socket AM5 支援 AMD Ryzen™ 9000 / 8000 / 7000 系列桌上型處理器 |
| 記憶體支援 (Memory Support) | |
| 記憶體插槽與容量 |
4 x DDR5 UDIMM 插槽 (單邊卡扣設計)，最高支援容量 256GB 支援雙通道架構 (Dual-Channel mode) |
| 記憶體時脈支援 |
• 超頻支援：DDR5 8400 - 5600 (OC) MT/s • 原生標準：DDR5 5600 - 4800 (JEDEC) MT/s • Ryzen™ 9000 系列超頻極限：1DPC 1R 最高達 8400+ MT/s；1DPC 2R / 2DPC 1R / 2DPC 2R 最高達 6400+ MT/s |
| 記憶體技術支援 |
• 支援 AMD EXPO™ 超頻設定檔與 POR / JEDEC 規格 • 支援 Non-ECC、Un-buffered 記憶體 • 支援 CUDIMM (僅 Clock Driver bypass 模式)* |
| 擴充槽與儲存介面 (Expansion & Storage) | |
| PCIe 擴充插槽 |
• PCI_E1 (CPU 提供)：最高支援 PCIe 5.0 x16 - Ryzen™ 9000/7000 系列：支援 PCIe 5.0 x16 - Ryzen™ 8700/8600/8400 系列：支援 PCIe 4.0 x8 - Ryzen™ 8500/8300 系列：支援 PCIe 4.0 x4 • PCI_E2 (B850 晶片組)：最高支援 PCIe 3.0 x1 • PCI_E3 (B850 晶片組)：最高支援 PCIe 4.0 x4 *當 M.2_3 插槽安裝裝置時，PCI_E3 插槽將降速為 x2 頻寬運作 |
| M.2 固態硬碟插槽 (共 4 組) |
• M.2_1 (CPU 提供)：最高支援 PCIe 5.0 x4 (相容 22110/2280 規格) - Ryzen™ 9000/7000 系列：支援 PCIe 5.0 x4 - Ryzen™ 8000 系列：支援 PCIe 4.0 x4 • M.2_2 (CPU 提供)：最高支援 PCIe 5.0 x4 (相容 2280/2260 規格) - Ryzen™ 9000/7000 系列：支援 PCIe 5.0 x4 - Ryzen™ 8700/8600/8400 系列：支援 PCIe 4.0 x4 - Ryzen™ 8500/8300 系列：支援 PCIe 4.0 x2 • M.2_3 (晶片組提供)：最高支援 PCIe 4.0 x2 (相容 2280/2260 規格)* • M.2_4 (晶片組提供)：最高支援 PCIe 4.0 x4 (相容 2280/2260 規格) |
| SATA 與 RAID 支援 |
• 4 x SATA 6Gb/s 連接埠 • M.2 NVMe 裝置支援 RAID 0, RAID 1, RAID 10 (*M.2 NVMe RAID 10 僅由 AMD Ryzen 9000/7000 系列處理器支援) |
| 顯示、音效、網路與 USB (I/O & Audio) | |
| 內建顯示輸出 (Onboard Graphics) |
1 x HDMI™ (支援 HDMI™ 2.1 with FRL，最高支援 8K 60Hz 解析度輸出*) *需搭配具備內顯之處理器 |
| 音效系統 (Audio) |
• Realtek® ALC4080 Codec (7.1 聲道 USB 高效能音訊) • 支援光纖 S/PDIF 輸出 • 前面板最高支援 32-Bit/384 kHz 高解析回放 |

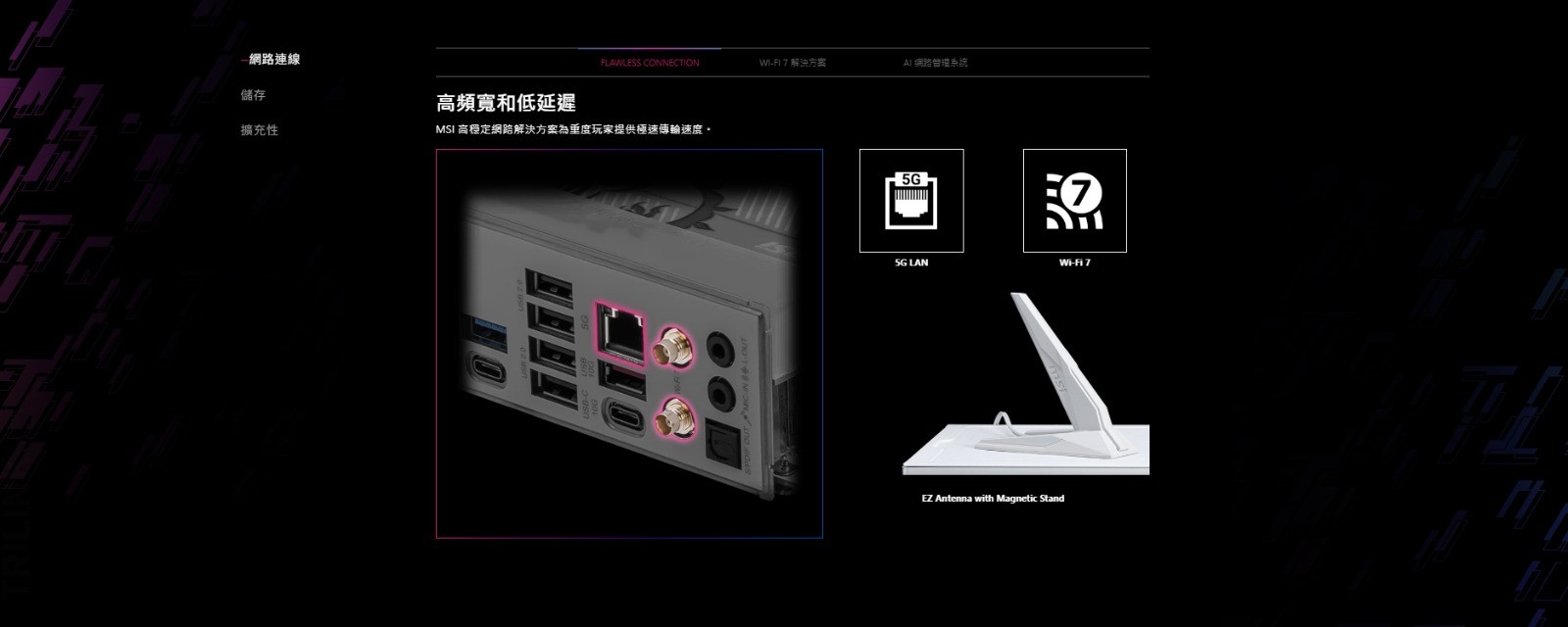

| 有線網路 (LAN) | Realtek® 8126 5Gbps 高速網路 |
| 無線網路與藍牙 (Wi-Fi & BT) |
• Wi-Fi 7 高速無線模組 (預裝於 M.2 Key-E 插槽) • 支援 2.4GHz / 5GHz / 6GHz (320MHz 頻寬)，最高傳輸速率達 5.8Gbps • 支援 802.11 a/b/g/n/ac/ax/be、MU-MIMO TX/RX、MLO、4KQAM • 支援 Bluetooth® 5.4 |
| USB 連接埠總覽 |
• 後置 I/O： - 3 x USB 10Gbps Type-C - 2 x USB 10Gbps Type-A - 1 x USB 5Gbps Type-A - 4 x USB 2.0 • 前置擴充： - 1 x USB 20Gbps Type-C - 4 x USB 5Gbps Type-A - 4 x USB 2.0 |
| 內部插針與除錯功能 (Internal Headers & Features) | |

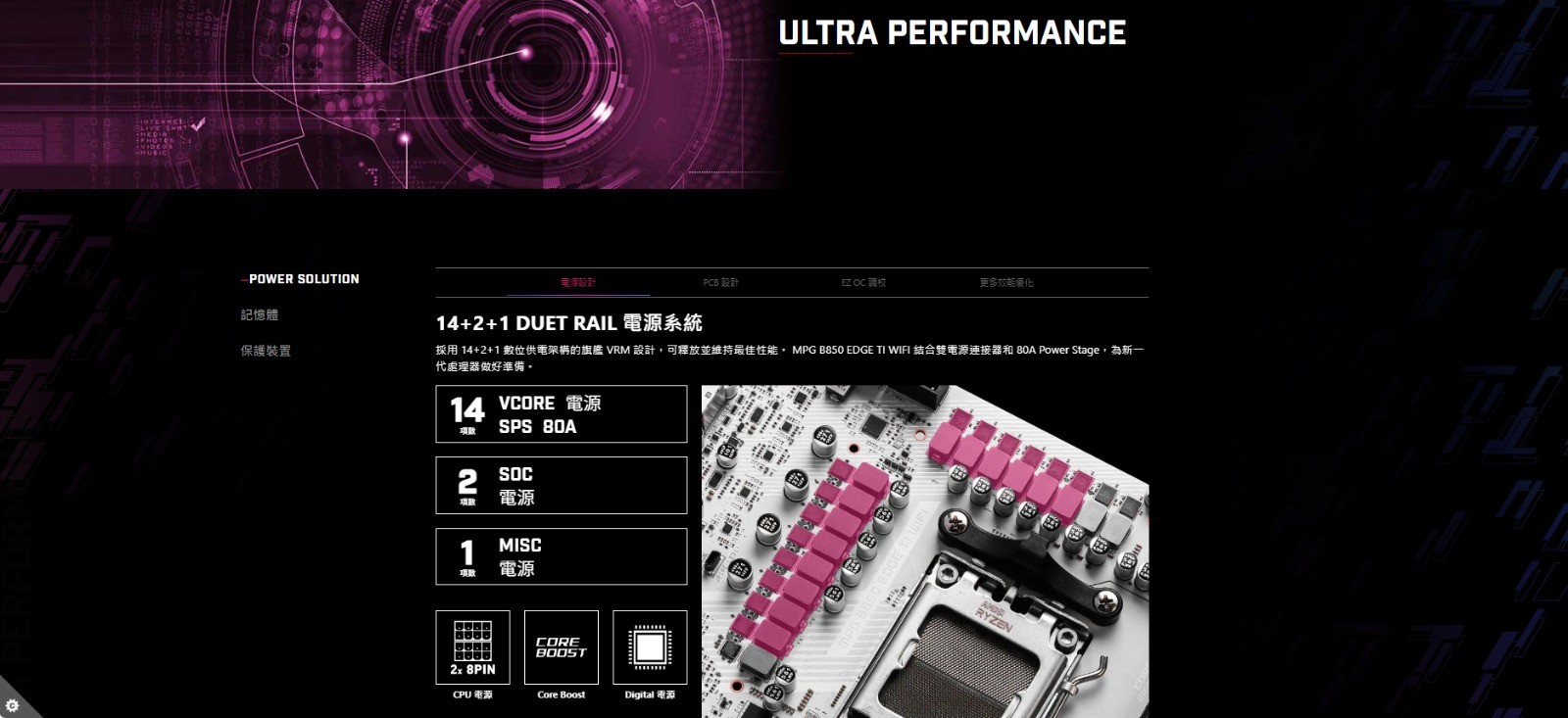

| 電源與供電插座 | 1 x 24-pin ATX 主電源 / 2 x 8-pin CPU 電源 / 1 x 8-pin PCIE_PWR 額外供電插座 |
| 風扇與水冷散熱插座 | 1 x 4-pin CPU 風扇 / 1 x 水冷幫浦風扇 (PUMP_SYS) / 6 x 系統風扇 / 1 x JAF_2 整合插座 (ARGB+FAN+USB2.0) |
| 燈效與內部擴充插針 | 3 x Addressable V2 RGB LED (JARGB_V2) / 1 x 12V RGB (JRGB) / 2 x 前置面板插針 (JFP) / 1 x 機殼防盜 (JCI) / 1 x 前置音訊 (JAUD) / 1 x TPM 2.0 插針 |
| 除錯診斷與指示燈 |
• 4 x EZ Debug LED (簡易除錯燈) • 1 x EZ Digit Debug LED (數位除錯數碼管) • 1 x EZ Memory Detection LED (記憶體偵測指示燈) |
