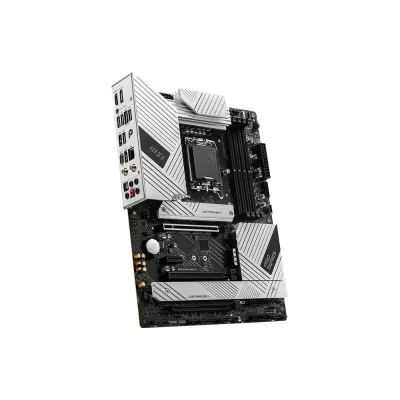

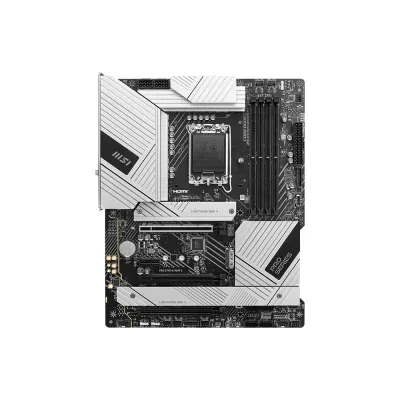

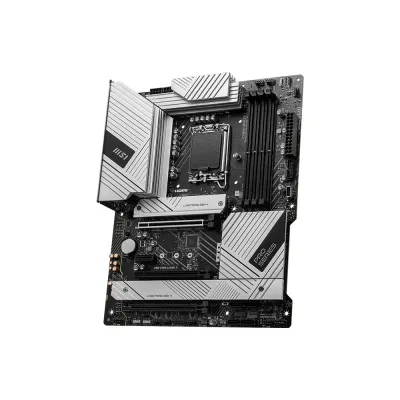

PRO Z790-A WIFI
- 支援 LGA 1700 腳位的第 12 代 /第 13 代 Intel® Core™/ Pentium® Gold 和 Celeron® 處理器
- 支援 DDR5 記憶體，高達 7200+(OC) MHz
- 強化供電設計 : 16+1+1 DRPS with 80A SPS、dual 8-pin CPU 供電連接埠、Core Boost、Memory Boost
- 優質散熱解決方案 : 搭載導熱管的散熱片加大、使用7W/mk 的 MOSFET 散熱墊、擁有額外電容的散熱墊和 M.2 Shield Frozr ，打造高性能和不間斷遊戲體驗的系統。
- 高品質 PCB : 6 層PCB 採用2oz 厚度銅和伺服器等級料件
- 閃電極速遊戲體驗：PCIe 5.0 插槽、Lightning Gen 4 x4 M.2、USB 3.2 Gen 2x2
- Intel Turbo USB 3.2 Gen2：Turbo USB採用 Intel USB 3.2 Gen2 控制器，確保 USB具有更高速且穩定的傳輸速度
- 2.5G LAN 和 Intel Wi-Fi 6E 解決方案 :針對專業工作者與娛樂創作者需求，升級網路解決方案，提供更安全、穩定、快速的連線體驗。
- AUDIO BOOST 5: 讓您的耳朵沉浸在錄音室等級的音效品質

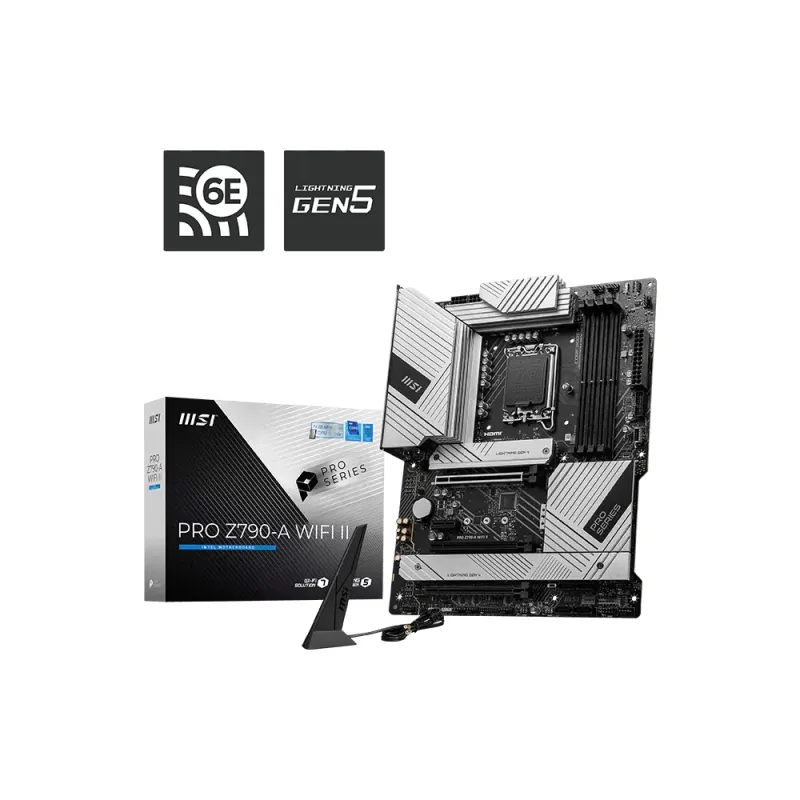

MSI PRO Z790-A WIFI II 高階商務主機板 詳細規格
| 核心架構與處理器支援 (Chipset & Processor Support) | |
| 主機板版型 (Form Factor) | ATX 標準大板規格 |
| 主機板晶片組 (Chipset) | Intel® Z790 晶片組 |
| 支援處理器與腳位 (CPU) |
支援 Intel® Core™ 第 14 代 / 第 13 代 / 第 12 代處理器、Pentium® Gold 與 Celeron® 處理器 處理器插槽：LGA 1700 |
| 記憶體規格與超頻 (Memory Specifications) | |
| 插槽配置與最大容量 |
• 4 x DDR5 UDIMM 插槽 • 最大支援容量：256 GB |
| 記憶體時脈支援 (Speed) |
• 超頻時脈：DDR5 7800+(OC) ~ 5800(OC) MT/s • 原生標準時脈：DDR5 5600 ~ 4800 (JEDEC) MT/s • 1DPC 1R 最高超頻：7800+ MHz • 1DPC 2R 最高支援：6600+ MHz • 2DPC 1R 最高支援：6400+ MHz • 2DPC 2R 最高支援：5600+ MHz |
| 技術與功能支援 |
• 支援 Intel® XMP 3.0 超頻技術 • 雙控制器雙通道模式 (Dual-Controller Dual-Channel) • 支援 Non-ECC, Un-buffered 記憶體 |
| PCIe 擴充插槽與顯示輸出 (Expansion Slots & Graphics) | |
| PCIe 擴充插槽配置 (共 4 組) |
• PCI_E1 (CPU)：PCIe 5.0 x16 (直連 CPU 全速顯卡插槽) • PCI_E2 (Chipset)：PCIe 3.0 x1 • PCI_E3 (Chipset)：PCIe 4.0 x4 • PCI_E4 (Chipset)：PCIe 3.0 x1 |
| 內建顯示輸出介面 (Onboard Graphics) |
• 1 x HDMI™ 2.1 with HDR (最高支援 4K @ 60Hz) • 1 x DisplayPort 1.4 (最高支援 8K @ 60Hz) * 需搭配具備內建顯示功能的 CPU。 |
| 儲存擴充配置與 RAID (Storage & RAID) | |
| M.2 插槽配置 (共 4 組 M.2 PCIe 4.0) |
• M.2_1 (CPU)：PCIe 4.0 x4 (支援 22110 / 2280 / 2260 / 2242 規格裝置) • M.2_2 (Chipset)：PCIe 4.0 x4 (支援 2280 / 2260 / 2242 規格裝置) • M.2_3 (Chipset)：PCIe 4.0 x4 / SATA 模式 (支援 2280 / 2260 / 2242 規格裝置) • M.2_4 (Chipset)：PCIe 4.0 x4 / SATA 模式 (支援 2280 / 2260 / 2242 規格裝置) |
| SATA 埠與 RAID 支援 |
• 6 x SATA 6Gbps 連接埠 • SATA 裝置支援：RAID 0, 1, 5, 10 • M.2 NVMe 裝置支援：RAID 0, 1, 5, 10 |
| USB 連接埠配置 (USB Ports) | |

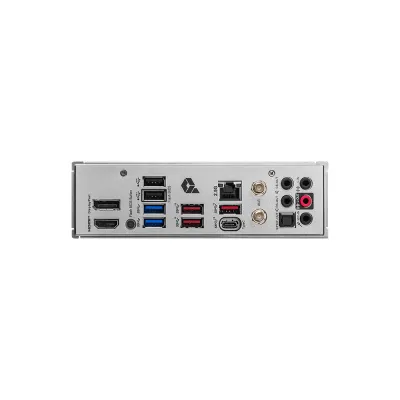

| 後置 USB 埠 (Rear I/O) |
• 2 x USB 2.0 • 2 x USB 5Gbps Type-A • 3 x USB 10Gbps Type-A • 1 x USB 20Gbps Type-C (超高速外接傳輸埠) |
| 前置 USB 擴充埠 (Front Headers) |
• 1 x USB 10Gbps Type-C (主機板內接) • 2 x USB 5Gbps Type-A (1 組內接插座) • 4 x USB 2.0 (2 組內接插座) |
| 網路連線與旗艦音效 (Network & Audio) | |
| 有線網路 (LAN) | Intel® 2.5Gbps 高速 LAN |
| 無線網路與藍牙 (Wi-Fi 6E & BT) |
• 模組規格：Wi-Fi 6E 模組 (預裝於 M.2 Key-E) • 頻段與頻寬：2.4GHz / 5GHz / 6GHz (160MHz)，最高傳輸速率達 2.4 Gbps • 協定功能：802.11 a/b/g/n/ac/ax，支援 MU-MIMO TX/RX • 藍牙版本：Bluetooth® 5.3 (支援 FIPS / FISMA) |
| 板載音效系統 (Audio) |
• 音效晶片：Realtek® ALC4080 Codec • 聲道支援：7.1 聲道 USB 高解析音訊 (High Performance Audio) • 輸出介面：支援光纖 S/PDIF 數位輸出 |
| 次世代擴充、內接供電與散熱接頭 (Internal I/O & Features) | |
| USB4 擴充卡專用介面 | 1 x USB4 擴充卡專用接頭 (JTBT_U4_1) (支援 RTD3 規範) |
| 電源供電插座 |
• 1 x 24-pin 主機板電源 (ATX_PWR) • 2 x 8-pin CPU 供電 (CPU_PWR) |
| 風扇散熱與控制介面 |
• 1 x 4-pin CPU 風扇接頭 • 1 x 4-pin 水冷水泵接頭 (Pump Fan) • 6 x 4-pin 系統風扇接頭 • 1 x 外接超頻調校面板接頭 (JDASH) |
| 燈效與其他內接埠 |
• 3 x 3-pin ARGB V2 接頭 (JARGB_V2) • 1 x 4-pin RGB 接頭 (JRGB) • 1 x 前置音訊接頭 (JAUD) / 2 x 前置面板接頭 (JFP) • 1 x TPM 2.0 接頭 / 1 x 機殼防開啓接頭 (JCI) |
