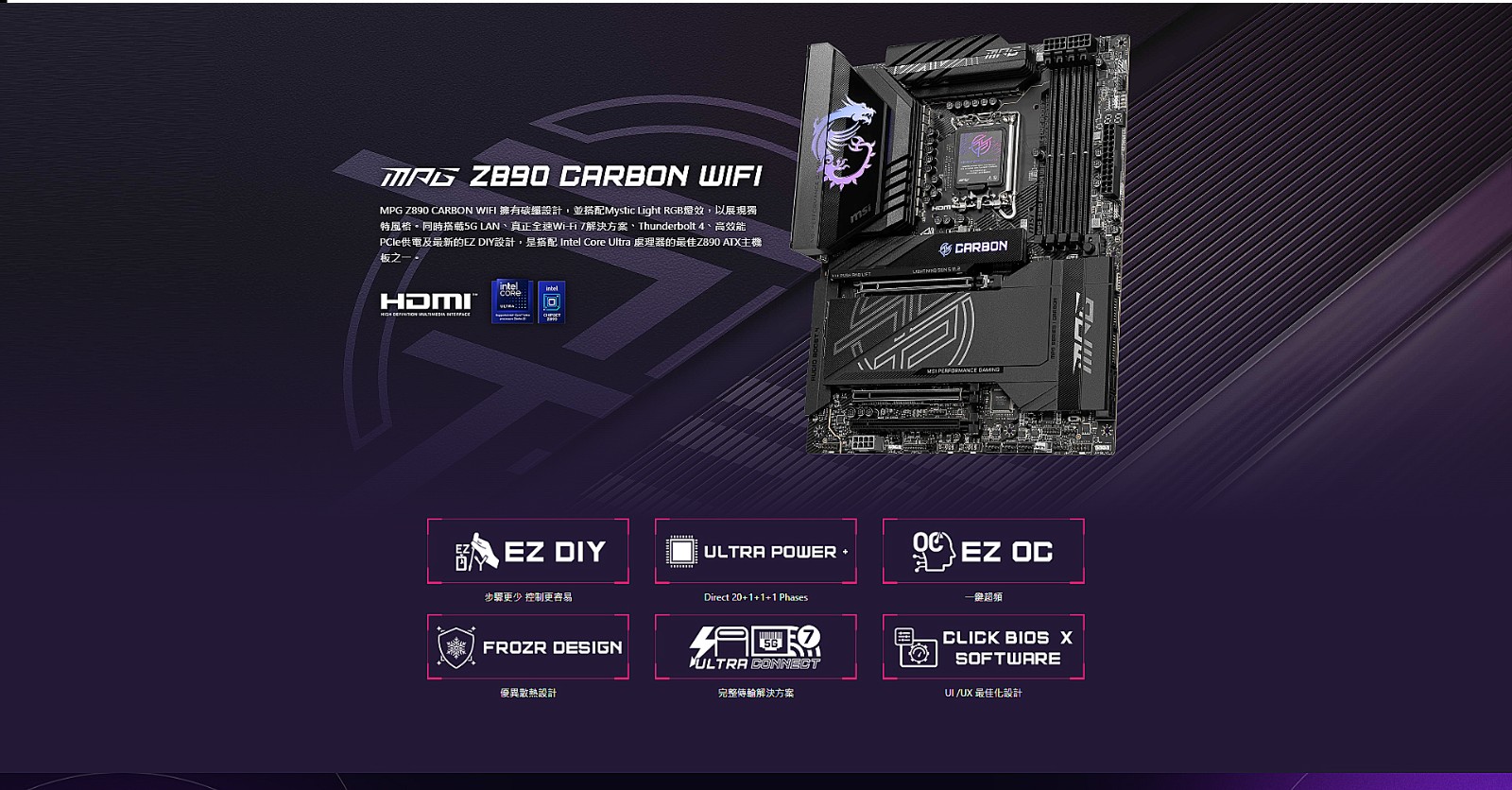

MSI MPG Z890 CARBON WIFI 高階電競主機板 詳細規格
| 核心晶片組與處理器支援 (Chipset & Processor Support) | |
| 主機板晶片組 (Chipset) | Intel® Z890 晶片組 |
| 支援處理器與腳位 (CPU) |
支援 Intel® Core™ Ultra Processors (Series 2) 處理器插槽：LGA 1851 |
| 記憶體規格與超頻 (Memory Specifications) | |
| 插槽架構與最大容量 |
• 4 x DDR5 UDIMM 插槽 (單邊卡扣設計) • 最大支援容量：256 GB |
| 記憶體時脈支援 (Speed) |
• 超頻時脈：9200 ~ 6400 (OC) MT/s • 原生標準時脈：6400 ~ 4800 (JEDEC) MT/s • 1DPC 1R 最高超頻：9200+ MT/s • 1DPC 2R 最高支援：7200+ MT/s • 2DPC 1R 最高支援：6400+ MT/s • 2DPC 2R 最高支援：5600+ MT/s |
| 技術與功能支援 |
• 支援最新 CUDIMM 記憶體 • 支援 Intel® XMP 3.0 超頻技術與 Intel® POR 規範速度 • 雙控制器雙通道模式 (Dual-Controller Dual-Channel) • 支援 Non-ECC, Un-buffered 記憶體 |
| PCIe 擴充插槽與顯示輸出 (Expansion Slots & Graphics) | |
| PCIe 擴充插槽配置 |
• PCI_E1 (CPU)：PCIe 5.0 x16 (支援 BIOS 通道拆分為 x8+x4+x4) • PCI_E2 (CPU)：PCIe 5.0 x8 (支援 BIOS 通道拆分為 x4+x4) • PCI_E3 (Chipset)：PCIe 4.0 x4 |
| 內建顯示輸出介面 (Onboard Graphics) |
• 1 x HDMI™ 2.1 with FRL (最高支援 8K @ 60Hz) • 2 x Type-C Thunderbolt™ 4 / DisplayPort 2.1 with UHBR20 (最高支援 4K @ 120Hz / 8K @ 60Hz) * 需搭配具備內建顯示功能的 CPU。 |
| 儲存擴充配置與 RAID (Storage & RAID) | |
| M.2 插槽配置 (共 5 組) |
• M.2_1 (CPU)：PCIe 5.0 x4 (支援 2280 / 2260) • M.2_2 (CPU)：PCIe 4.0 x4 (支援 2280 / 2260) • M.2_3 (Chipset)：PCIe 4.0 x4 (支援 2280 / 2260) • M.2_4 (Chipset)：PCIe 4.0 x4 (支援 22110 / 2280 / 2260) • M.2_5 (Chipset)：PCIe 4.0 x4 / SATA 模式 (支援 2280 / 2260) |
| SATA 埠與 RAID 支援 |
• 4 x SATA 6Gbps 連接埠 • SATA 裝置支援 RAID 0, 1, 5, 10 • M.2 NVMe 裝置支援 RAID 0, 1, 5, 10 |
| Thunderbolt、USB 與高速連接 (Thunderbolt & USB Ports) | |
| 內建 Thunderbolt™ 4 介面 |
• 2 x Thunderbolt™ 4 Type-C (後置背板) • 傳輸速度：Thunderbolt 裝置最高 40 Gbps / USB4 最高 20 Gbps / USB 3.2 最高 10 Gbps • 供電輸出：支援 5V / 3A (15W) • 支援菊鏈串接 (Daisy-chain：最多 3 台 TB4 或 5 台 TB3 裝置) 及 8K 螢幕輸出 |
| 後置 USB 埠 (Rear I/O) |
• 10 x USB 10Gbps Type-A • 1 x USB 10Gbps Type-C |
| 前置 USB 擴充埠 (Front Headers) |
• 1 x USB 20Gbps Type-C (JUSBC1 支援 PD 27W 快速充電) • 4 x USB 5Gbps Type-A (2 組內接插座) • 4 x USB 2.0 (2 組內接插座) |
| 雙 LAN 網路、Wi-Fi 7 與音效 (Network & Audio) | |
| 雙有線網路配置 (Dual LAN) |

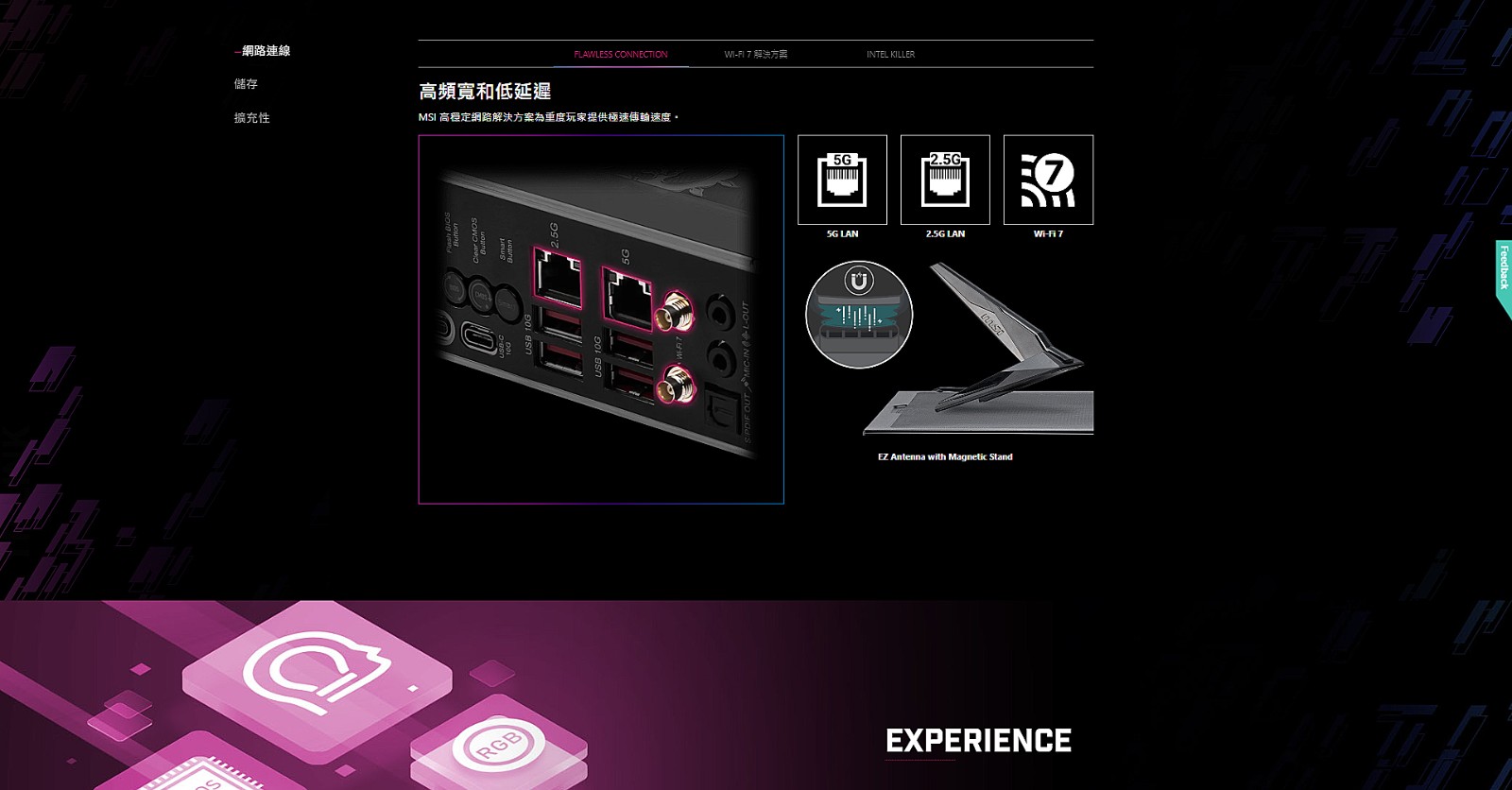

• 1 x Intel® Killer™ E5000B 5Gbps LAN • 1 x Intel® I226V 2.5Gbps LAN |
| 無線網路與藍牙 (Wi-Fi & BT) |
• 模組晶片：Intel® Killer™ BE1750x Wi-Fi 7 (預裝於 M.2 Key-E) • 頻段與頻寬：2.4GHz / 5GHz / 6GHz (320MHz)，最高速率達 5.8 Gbps • 協定功能：802.11 a/b/g/n/ac/ax/be，支援 MU-MIMO TX/RX、MLO、4K-QAM • 藍牙版本：Bluetooth® 5.4 |
| 板載音效系統 (Audio) |

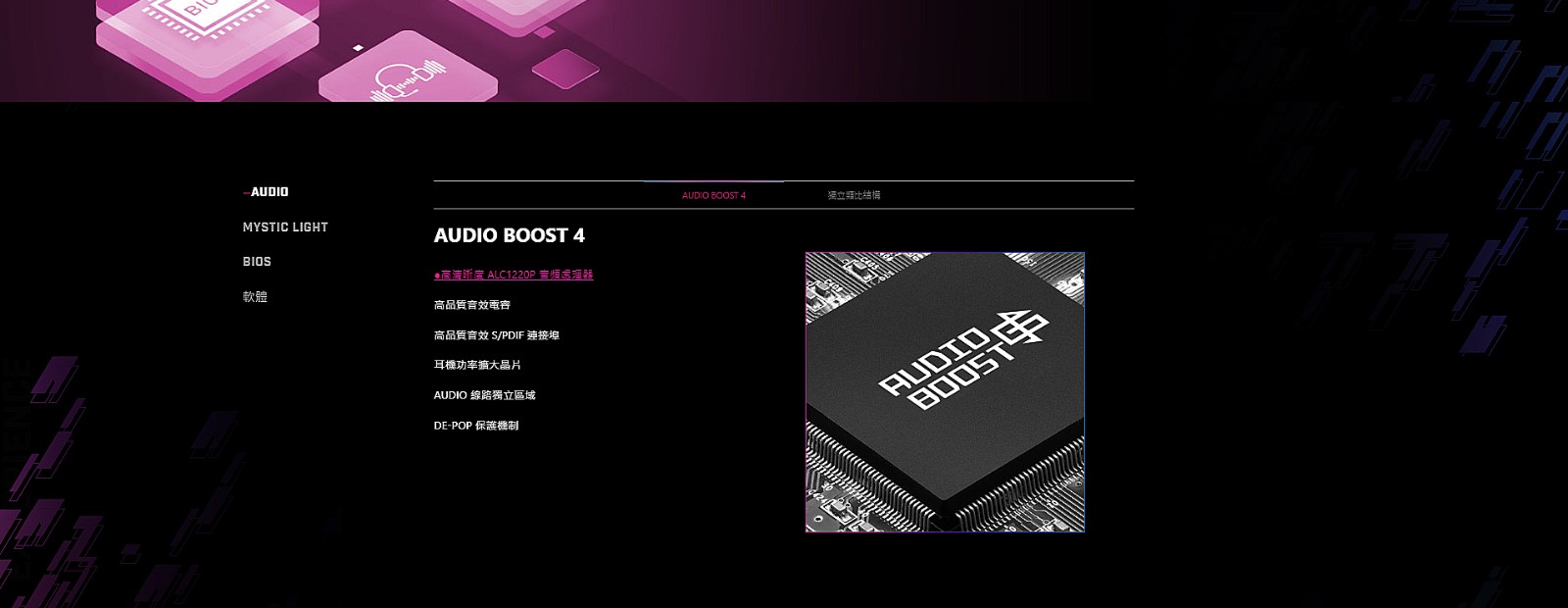

• 音效晶片：Realtek® ALC1220P Codec • 聲道支援：7.1 聲道 USB 高解析音訊 (High Definition Audio) • 輸出介面：支援光纖 S/PDIF 數位輸出 |
| 內接供電、散熱接頭與除錯指示 (Internal I/O & EZ Features) | |
| 電源與輔助供電插座 |
• 1 x 24-pin 主機板電源 (ATX_PWR) • 2 x 8-pin CPU 供電 (CPU_PWR) • 1 x 8-pin PCIe 輔助供電 (PCIE_PWR) • 1 x 前置 Type-C 快充輔助供電 (PD_PWR1) |
| 風扇散熱與感測介面 |
• 1 x 4-pin CPU 風扇接頭 • 1 x 4-pin 水冷水泵接頭 (PUMP_SYS) • 5 x 4-pin 系統風扇接頭 • 1 x 水流感測器接頭 (Water Flow) • 1 x 溫度感測線插針 (T_SEN) • 1 x JAF_2 (ARGB + 風扇 + USB 2.0 整合接頭) |
| 燈效與除錯指示燈 |
• 1 x EZ Digit Debug LED 數位代碼燈 • 4 x EZ Debug LED 簡易狀態燈 • 3 x 3-pin ARGB V2 接頭 (JARGB_V2) • 1 x 4-pin RGB 接頭 (JRGB) • 1 x TPM 2.0 接頭 / 1 x 機殼防開啓接頭 (JCI) |
