INTEL Z890 旗艦主機板 詳細規格
| 晶片組與處理器支援 (Chipset & CPU) | |
| 主機板晶片組 (Chipset) | Intel® Z890 |
| 處理器插槽 (Socket / CPU) |
LGA 1851 支援 Intel® Core™ Ultra 處理器 (Series 2) |
| 記憶體支援 (Memory Support) | |
| 記憶體插槽與容量 |
4 x DDR5 UDIMM 插槽 (單邊卡扣設計)，最高支援容量 256GB 支援雙控制器雙通道架構 (Dual-Controller Dual-Channel) |
| 記憶體時脈支援 |
• 超頻時脈：DDR5 9200 - 6400 (OC) MT/s • 標準原生：DDR5 6400 - 4800 (JEDEC) MT/s • 最高超頻：1DPC 1R 最高達 9200+ MT/s | 1DPC 2R 最高達 7200+ MT/s | 2DPC 1R 最高達 6400+ MT/s | 2DPC 2R 最高達 5600+ MT/s |
| 記憶體技術支援 | 支援 Intel® XMP 3.0 / Intel® POR & JEDEC 規格 / Non-ECC Un-buffered / CUDIMM |
| 擴充槽與超大量儲存介面 (Expansion & Storage) | |
| PCIe 擴充插槽 |
• PCI_E1 (CPU 提供)：PCIe 5.0 最高支援 x16 • PCI_E2 (CPU 提供)：PCIe 5.0 最高支援 x8 • PCI_E3 (晶片組提供)：PCIe 4.0 最高支援 x4 *當 M2_6 插槽安裝 PCIe Gen5 M.2 時，PCI_E1 降為 x8、PCI_E2 降為 x4；M2_5 安裝 SSD 時 PCI_E3 將無法使用 |
| M.2 插槽支援 (高達 8 個 M.2) |
【主機板板載 6 個 M.2】 • M.2_1 (CPU)：最高支援 PCIe 5.0 x4 (2280/2260) • M.2_2 (CPU)：最高支援 PCIe 4.0 x4 (2280/2260) • M.2_3 (晶片組)：最高支援 PCIe 4.0 x4 (2280/2260) • M.2_4 (晶片組)：最高支援 PCIe 4.0 x4 (22110/2280) • M.2_5 (晶片組)：最高支援 PCIe 4.0 x4 / SATA 模式 (2280/2260) • M.2_6 (CPU+晶片組)：預設晶片組，可於 BIOS 手動調整支援 PCIe 5.0 x4 (CPU) 【隨附 M.2 XPANDER-Z SLIDER GEN5 擴充卡 2 個 M.2】 • M.2_1 / M.2_2：最高皆支援 PCIe 5.0 x4 (2280) |
| SATA 與 RAID 支援 |
• 4 x SATA 6Gb/s 連接埠 • SATA 及 M.2 NVMe 裝置皆支援 RAID 0, RAID 1, RAID 5, RAID 10 |
| Thunderbolt、USB、顯示與音效 (Thunderbolt, I/O & Audio) | |
| Thunderbolt™ 4 連接埠 |
• 後置 1 個 + 前置 1 個 Thunderbolt™ 4 連接埠 • 傳輸速度：Thunderbolt 裝置最高 40Gbps / USB4 裝置最高 20Gbps / USB 3.2 裝置最高 10Gbps • 支援 5V/3A 15W 供電充電 / 菊鏈串接 (最多 3 個 TB4 或 5 個 TB3 裝置) / 支援 8K 顯示輸出 |
| 內建顯示輸出 (Onboard Graphics) | 2 x Type-C DisplayPort (Thunderbolt™ 4 埠，透過 Type-C 支援 DP 2.1 with UHBR20，解析度最高達 4K@120Hz / 8K@60Hz) |
| 頂級音效系統 (Audio) |
• Realtek® ALC4082 Codec + ESS9219Q Combo DAC/HPA • 7.1 聲道 USB 高效能音訊 / 支援光纖 S/PDIF 輸出 • 前置音效面板最高支援 32-Bit/384 kHz 高解析回放 |

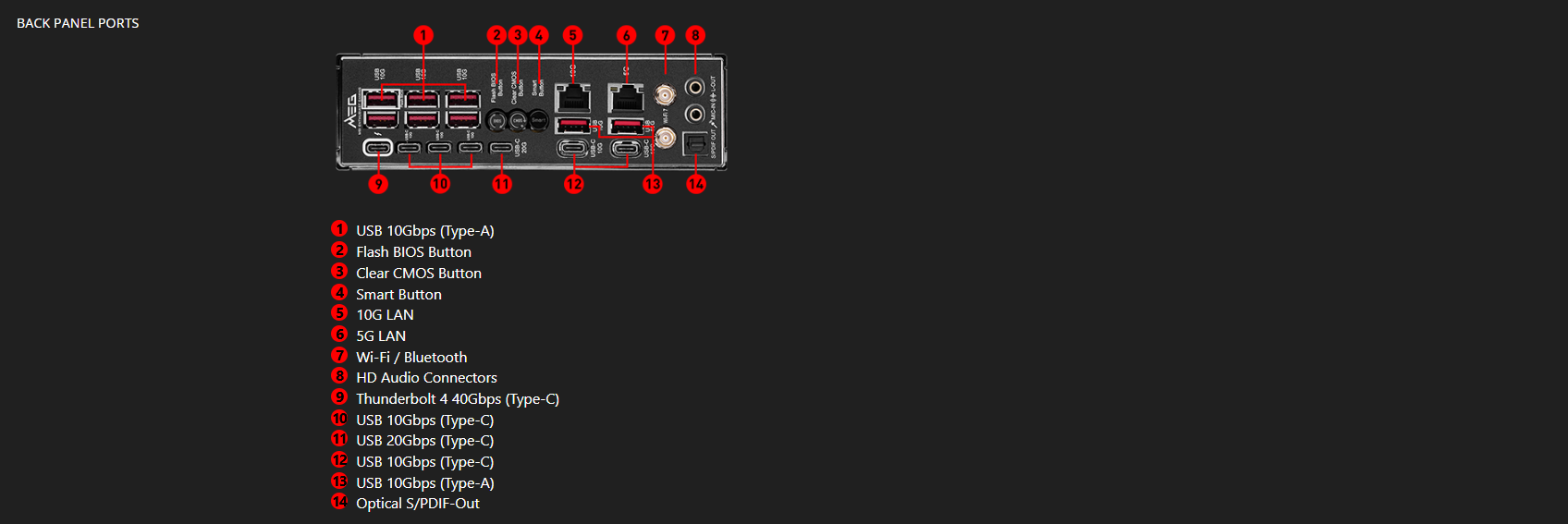

| USB 連接埠總覽 |
• 後置 I/O： - 1 x USB 20Gbps Type-C - 5 x USB 10Gbps Type-C - 8 x USB 10Gbps Type-A • 前置擴充： - 1 x USB 20Gbps Type-C (連接 PD_PWR1 供電可實現 60W PD 快充) - 4 x USB 5Gbps Type-A - 4 x USB 2.0 |
| 雙旗艦網路、無線通訊與特色功能 (LAN, Wi-Fi & Features) | |
| 雙有線網路 (Dual LAN) |
• Marvell® AQC113CS 10Gbps 超極速有線網卡 • Intel® Killer™ E5000B 5Gbps 電競有線網卡 |
| 旗艦無線網路與藍牙 |
• Intel® Killer™ BE1750x Wi-Fi 7 無線模組 (預裝於 M.2 Key-E 插槽) • 支援 2.4GHz / 5GHz / 6GHz (320MHz 頻寬)，最高傳輸速率達 5.8Gbps • 支援 802.11 be、MU-MIMO、MLO、4KQAM 及 Bluetooth® 5.4 |
| 特色硬體與指示螢幕 |
• Dynamic Dashboard III 動態液晶顯示儀表板 • EZ Digi-Debug 數位除錯燈 / EZ LED 開關 / V-Check 測量點 • 專屬 Thunderbolt 5 擴充卡插座 (JTBT5, 支援 RTD3) / 水流計插座 (Water Flow) / 慢速開機跳線 (JSLOW) |
| 供電與風扇散熱插座 |
• 1 x 24-pin ATX / 2 x 8-pin CPU / 1 x 8-pin PCIE_PWR 供電插座 / 1 x PD_PWR1 快充插座 • 1 x CPU 風扇 / 2 x 水冷幫浦風扇 (PUMP_SYS) / 7 x 系統風扇 / 1 x JAF_2 整合插針 (ARGB+FAN+USB2.0) • 2 x 溫度感測器插座 (T_SEN) / 3 x ARGB V2 插針 / 1 x 12V RGB 插針 |
