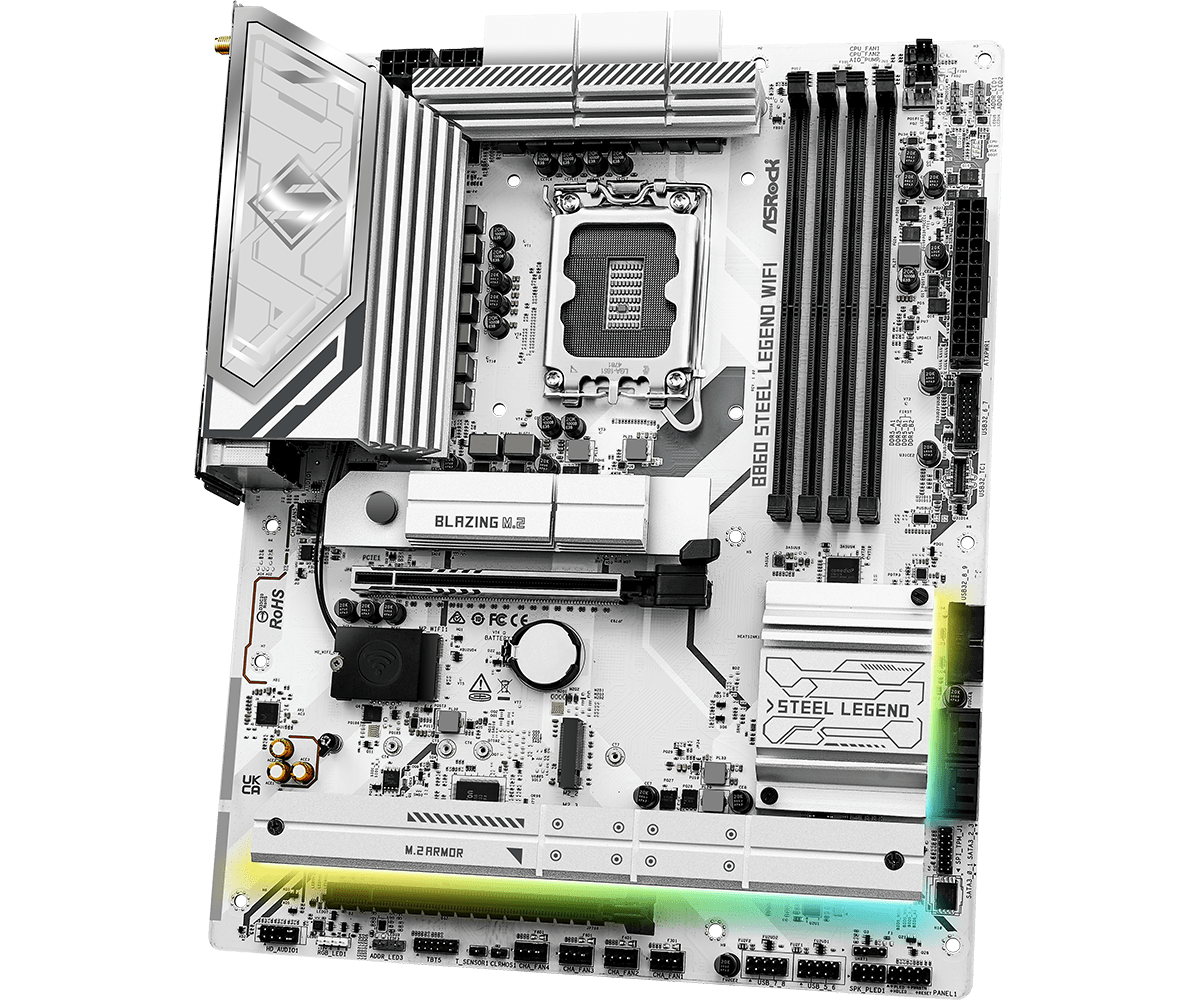

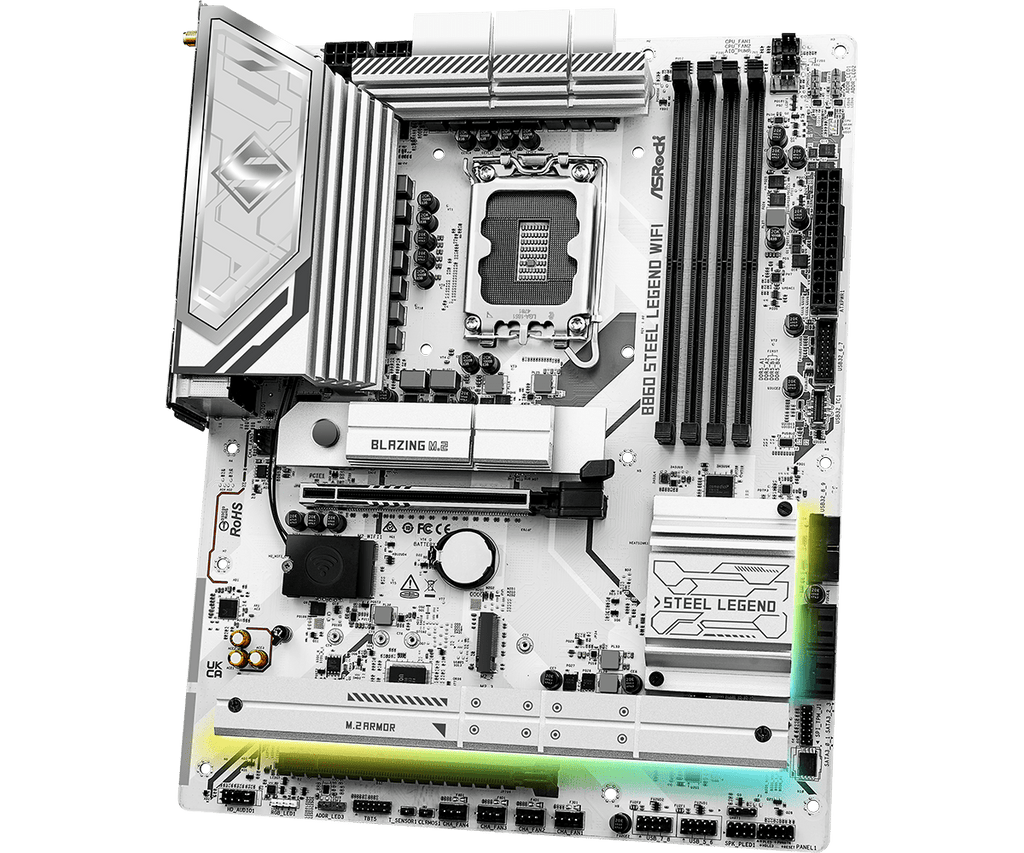

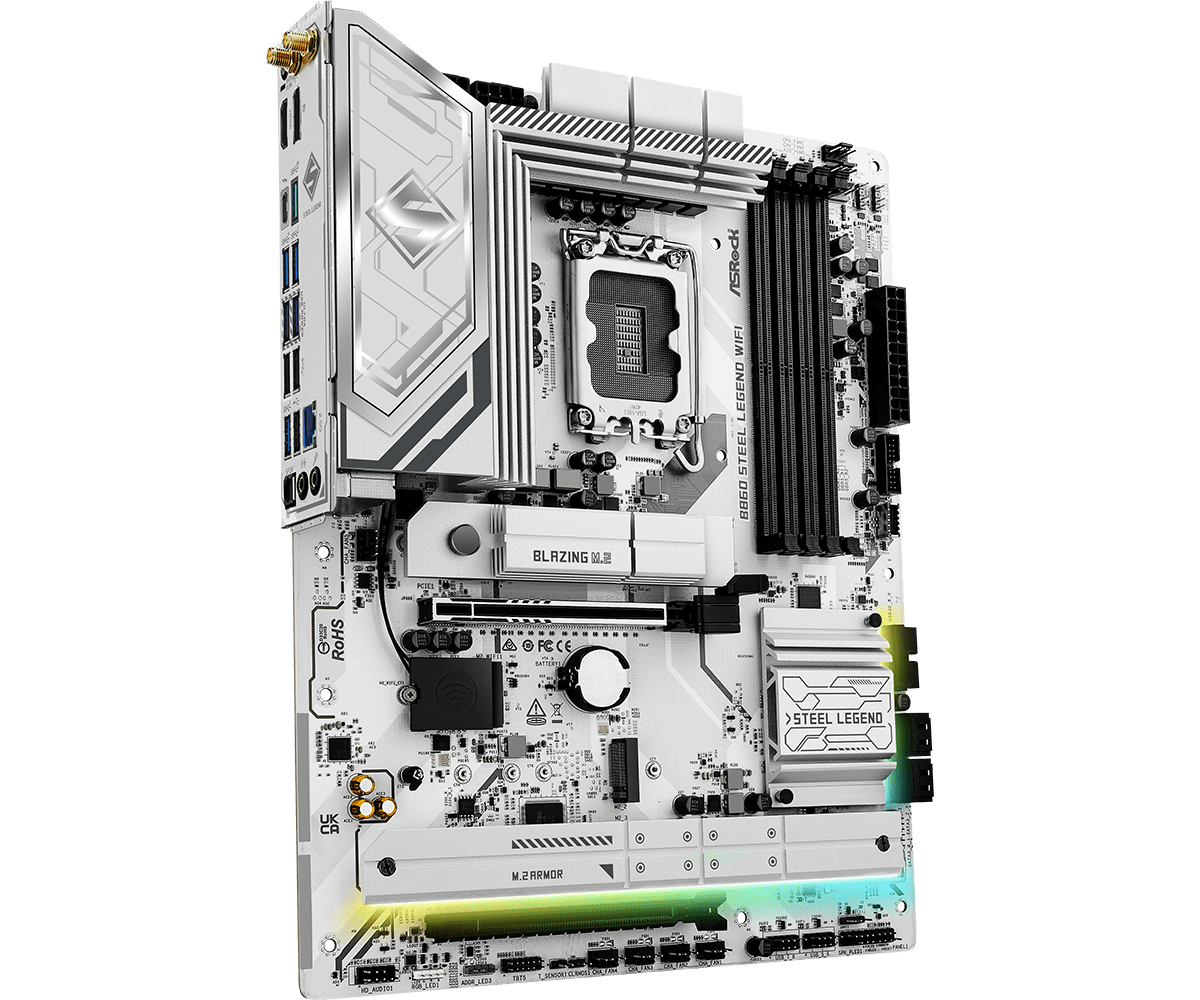

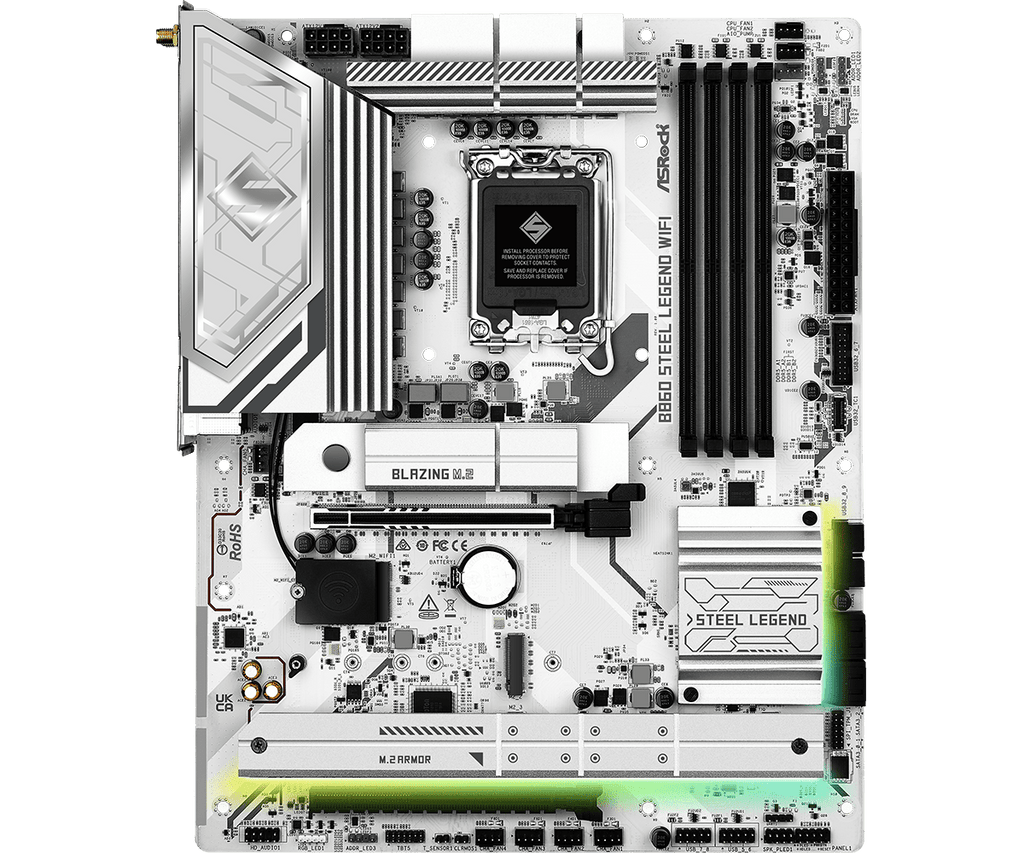

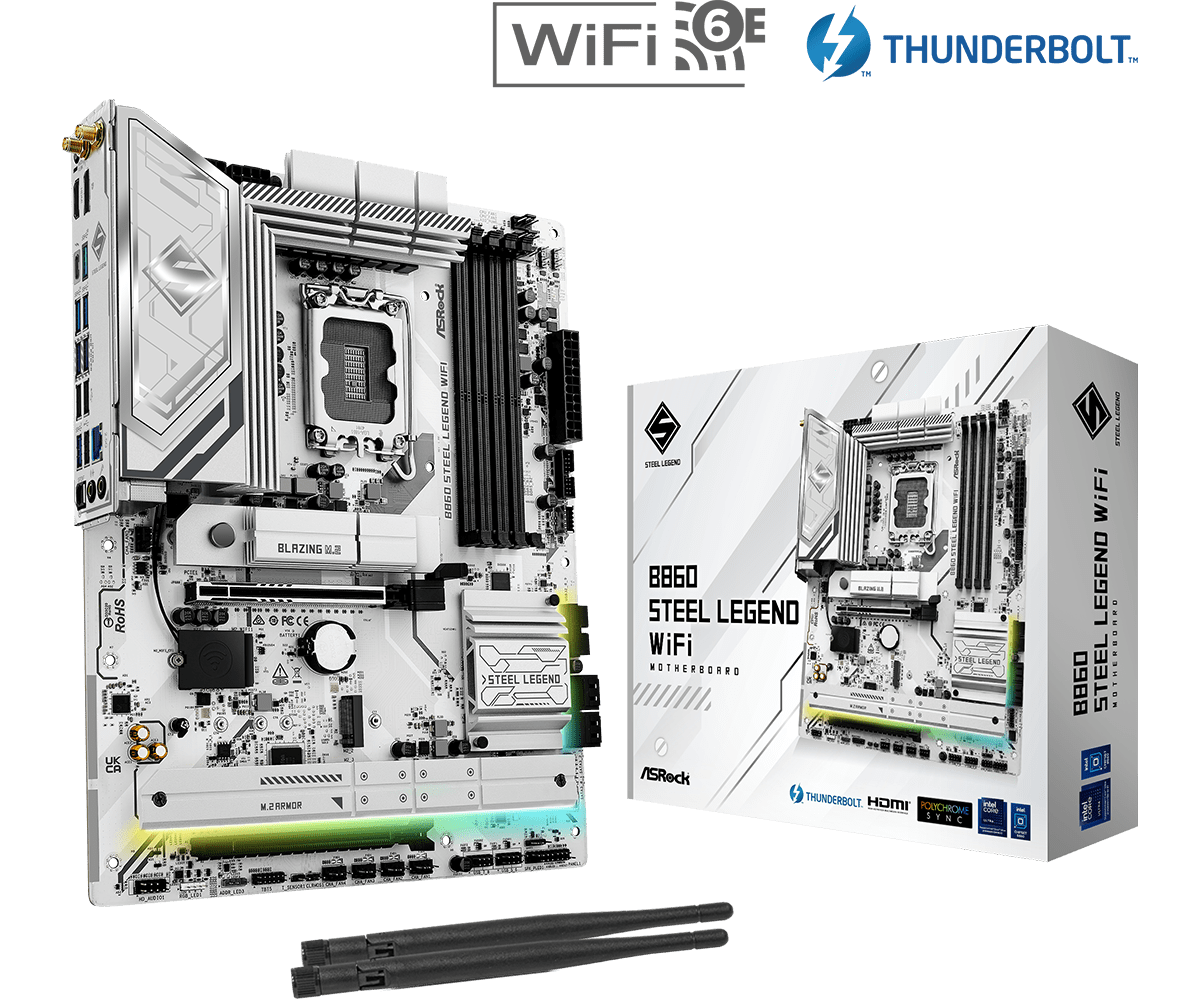

B860 Steel Legend WiFi
鋼鐵傳奇代表了堅如磐石的耐用性和不可抗拒的美學的哲學狀態。 Steel Legend 系列圍繞著最苛刻的規格和功能打造,面向日常用戶和主流愛好者!提供一系列強大的材料/組件,以確保穩定可靠的性能。
B860 Steel Legend WiFi
- 支持英特爾 ® Core™ Ultra 處理器(系列 2)
- 14+1+1+1+1相電源設計,80A Dr.MOS for VCore+GT+SA
- 4 個 DDR5 DIMM
支援雙通道,最高可達8666+(OC) - 1 個 PCIe 5.0 x16、1 個 PCIe 4.0 x16

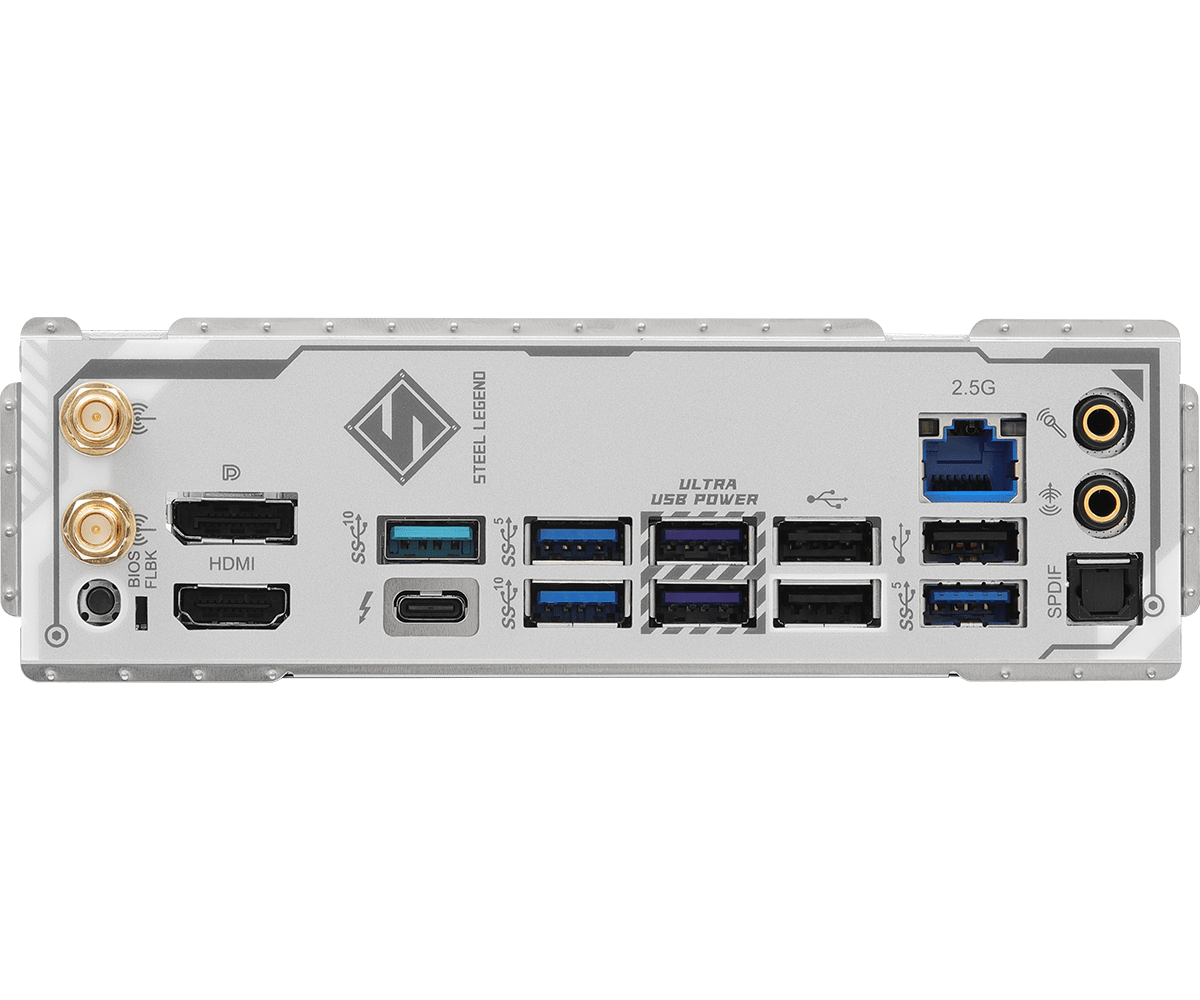

- 圖形輸出選項:1 個 HDMI、1 個 DisplayPort、1 個 Thunderbolt™ 4 Type-C
- Realtek ALC1220 7.1 CH 高清音訊編解碼器,Nahimic 音訊
- 1 個熾熱 M.2 (PCIe Gen5x4)
2 個 Hyper M.2 (PCIe Gen4x4)
1 M.2(PCIe Gen4x2)
4個SATA3 - 1 個 Thunderbolt™ 4 Type-C(後)
1 個 USB 3.2 Gen2x2 Type-C(正面)
2 USB 3.2 Gen2(背面)
8 個 USB 3.2 Gen1(4 個後置,4 個前置)
7 USB 2.0(3 個後置,4 個前置) - 瑞昱 2.5G 網卡
- 802.11 軸 Wi-Fi 6E + 藍牙
- 支援精簡版設計,
- 免工具多層 M.2 散熱器

- 概述
- 規格
- 畫廊
- 支援

表現
優化的 VRM 設計
14+1+1相供電設計
具有堅固的組件和完全平穩的向 CPU 供電。此外,它還為高級遊戲玩家提供無與倫比的超頻能力和增強的性能以及最低的溫度。
博士。金屬氧化物半導體
Dr.MOS 是整合式功率級解決方案,針對同步降壓設定電壓應用進行了最佳化!與傳統分離式 MOSFET 相比,它可以智慧地為每相提供更高的電流,從而提供更好的散熱效果和卓越的性能。


2盎司銅PCB
2 盎司銅內層,提供穩定的訊號跡線和功率形狀!為超頻提供更低的溫度和更高的能效。

DDR5 XMP 和 EXPO 支持
源自於「穩定可靠」的設計理念,華擎在任何細節上都不妥協。此主機板採用高品質材質打造,愛好者可以透過啟用預先測試的設定檔來享受 DDR5 記憶體超頻效能的提升。確保記憶體模組是 Intel 的 ® XMP/AMD EXPO™ 功能和超頻功能變得如此實惠、令人滿意且完全不費吹灰之力。
* 記憶體超頻有一定的風險,可能會影響系統的穩定性。請注意,超頻應由您自行承擔風險和費用。 EXPO/XMP 設定檔支援可能會因不同的系統配置、記憶體模組和主機板型號而異。請參閱記憶體 QVL 以取得完整的支援清單。

高速 M.2 解決方案


PCIe Gen5 熾熱 M.2
Blazing M.2 採用最新的 PCI Express 5.0 標準,頻寬是上一代產品的兩倍,具有令人驚嘆的 128Gb/s 傳輸速度,已準備好釋放未來超快 SSD 的全部潛力。
DIY 友善設計
顯示卡精簡版發布
M.2 散熱器免工具設計
M.2 底部散熱器
配備加大的閂鎖,方便按壓,簡化顯示卡的安裝和拆卸。
加大M.2散熱器
XXL M.2 散熱器
防掉落螺絲
超大鋁合金M.2散熱器有效改善散熱,使高速M.2 SSD盡可能保持涼爽,在保持頂級性能的同時提供更好的穩定性。

冷卻
智慧散熱設計


鋁散熱器
首先引人注目的是優化的鋁製散熱器設計。散熱器對於高效散熱至關重要,尤其是在遊戲或生產力任務等繁重工作負載期間。內建散熱器的主機板可有效管理散熱性能,輕鬆確保系統穩定性和耐用性。
連接性
Wi-Fi 6E 802.11軸
WiFi 6E技術已擴展到全新的6GHz頻段,提供更多WiFi功能,並提供更好、更快的網路流量。除了提供更高的速度外,WiFi 6E還增強了更低的延遲並支援相當於5G網路的服務等級。

Thunderbolt™ 4 Type-C
Thunderbolt™ 4 技術為最先進的 USB Type-C 帶來速度和多功能性,為工作或家庭提供快速、簡單的連接。它可實現高達 40Gbps 的閃電般快速資料傳輸,並透過一條 Thunderbolt 4 連接線連接外部顯示器、Thunderbolt™ 和 USB 裝置。
請參考英特爾 ® 「 什麼是 Thunderbolt 4 」頁面以了解更多詳細資訊。

龍 2.5 Gb/秒 LAN
智慧 2.5Gb/s LAN 平台專為最佳網路效能而構建,可滿足家庭網路、內容創作者、線上遊戲玩家和高品質串流媒體的嚴格要求。與標準千兆位元乙太網路相比,網路效能提升高達 2.5 倍頻寬,您將享受更快且不受影響的遊戲、檔案傳輸和備份連線體驗。

超越 USB 傳輸速度
超USB電源
提供穩定的動力和更好的聲音體驗! Ultra USB Power 提供+12V 電源軌轉換成的5V 電源,在重負載下,其壓力降將遠低於PSU 的+5V,並防止來自其他裝置或RGB LED 的噪音。

前面板 USB 3.2 Gen2x2 Type-C 接頭連接器
最新的USB 3.2 Gen2x2 Type-C 提供高達20 Gbps 的資料傳輸速率,是上一代產品的2 倍,提供極快的資料傳輸介面和可翻轉的USB Type-C 設計,無論哪種方式都適合連接器。

納希米克音頻
無論您是透過 USB、Wi-Fi、類比輸出甚至 HDMI 使用耳機、耳機、外部或內建揚聲器,Nahimic Audio 都能為您提供最具吸引力的聆聽體驗,充滿活力且細節豐富。

時尚設計
多色 RGB
此主機板具有板載 RGB 接頭和可尋址 RGB 接頭,可讓主機板連接到相容的 LED 設備,如燈條、CPU 風扇、冷卻器、機殼等。用戶還可以透過 Polychrome RGB Sync 認證的 配件同步 RGB LED 設備,以創建自己獨特的燈光效果。
*可尋址RGB LED接頭支援WS2812B可尋址RGB LED燈條(5V/Data/GND),最大額定功率3A(5V),最多80個LED,長度在2公尺以內。
*RGB LED 接頭支援標準 5050 RGB LED 燈條(12V/G/R/B),最大額定功率為 3A(12V),長度在 2 公尺以內。
*RGB LED 接頭支援標準 5050 RGB LED 燈條(12V/G/R/B),最大額定功率為 3A(12V),長度在 2 公尺以內。

訊號RGB
SignalRGB 統一您的 RGB 設備,提供無縫自訂、遊戲反應效果、巨集自動化和系統監控。此次官方合作夥伴關係為華擎主機板提供了先進的燈光控制,增強了與各種 RGB 設備的兼容性,並提供了更大的客製化靈活性。
DIY 友善
客製化熱管理
熱敏電阻電纜和熱敏電阻接頭為溫度監控提供了額外的來源,從而提供客製化的熱管理解決方案。

簡易設定
無需擔心缺少磁碟機!華擎預先安裝 LAN 驅動程序,確保您能夠以比使用 SCD 更簡單的方式安裝所需的所有驅動程式。
步驟一: 安裝自動驅動程式安裝程式
步驟2: 需要更新驅動程式
步驟3: 完畢!
