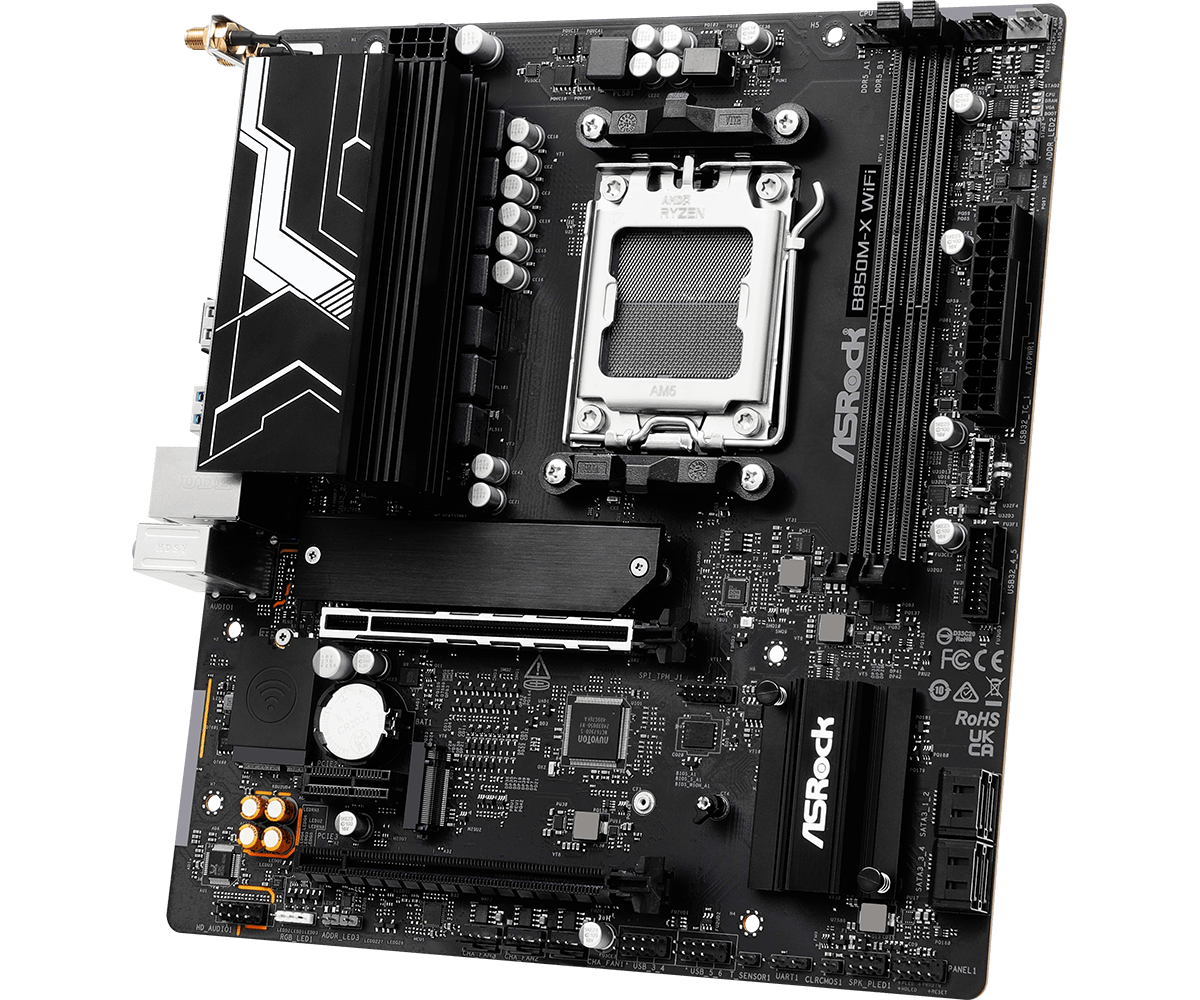

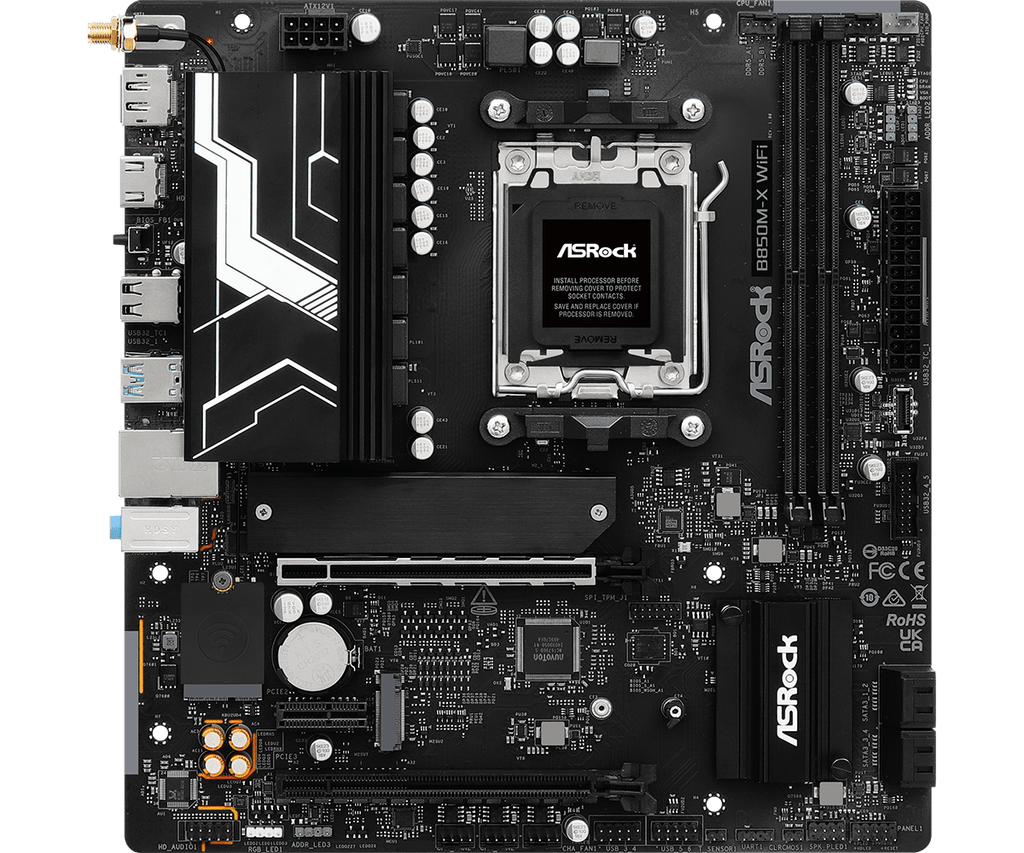

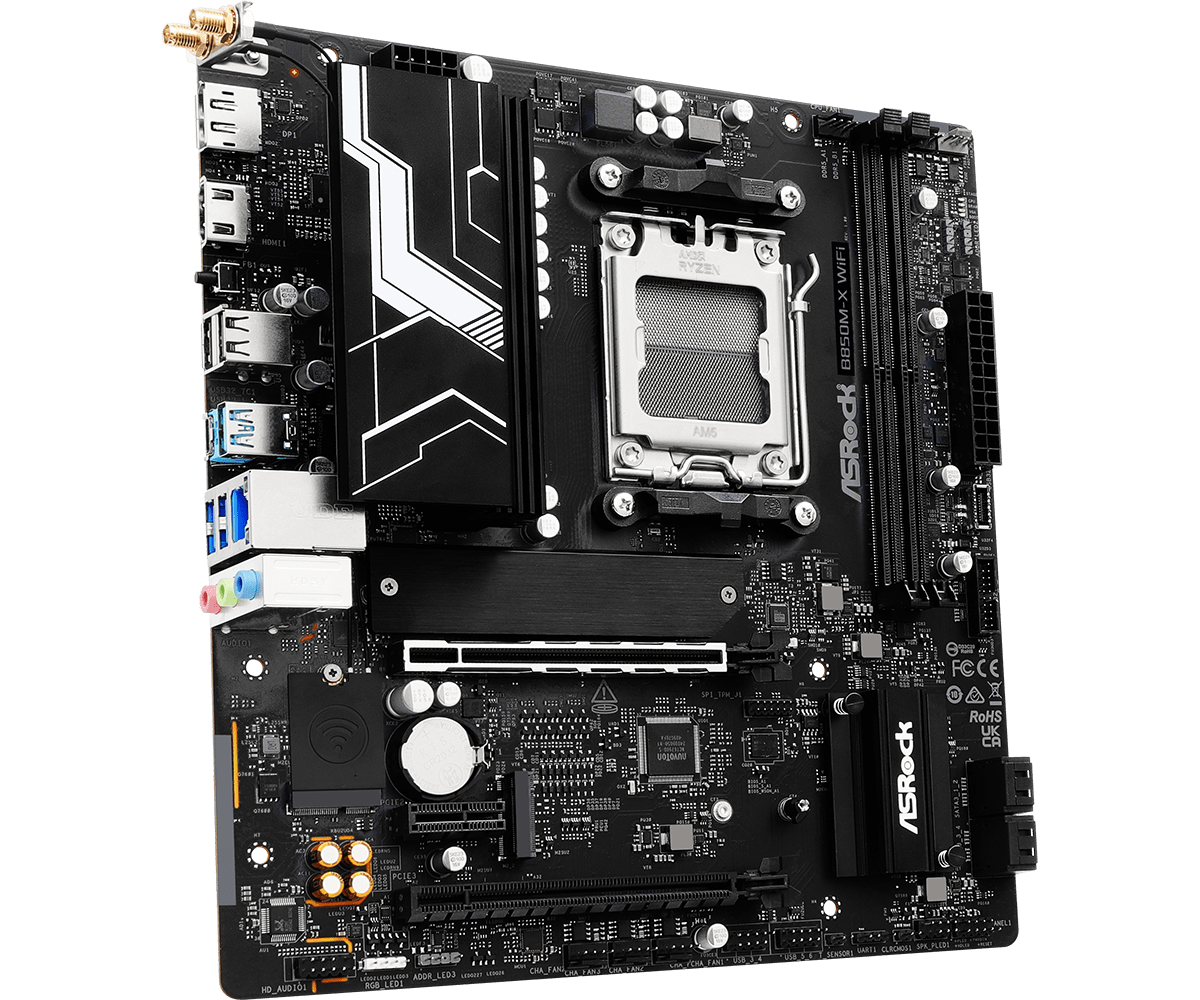

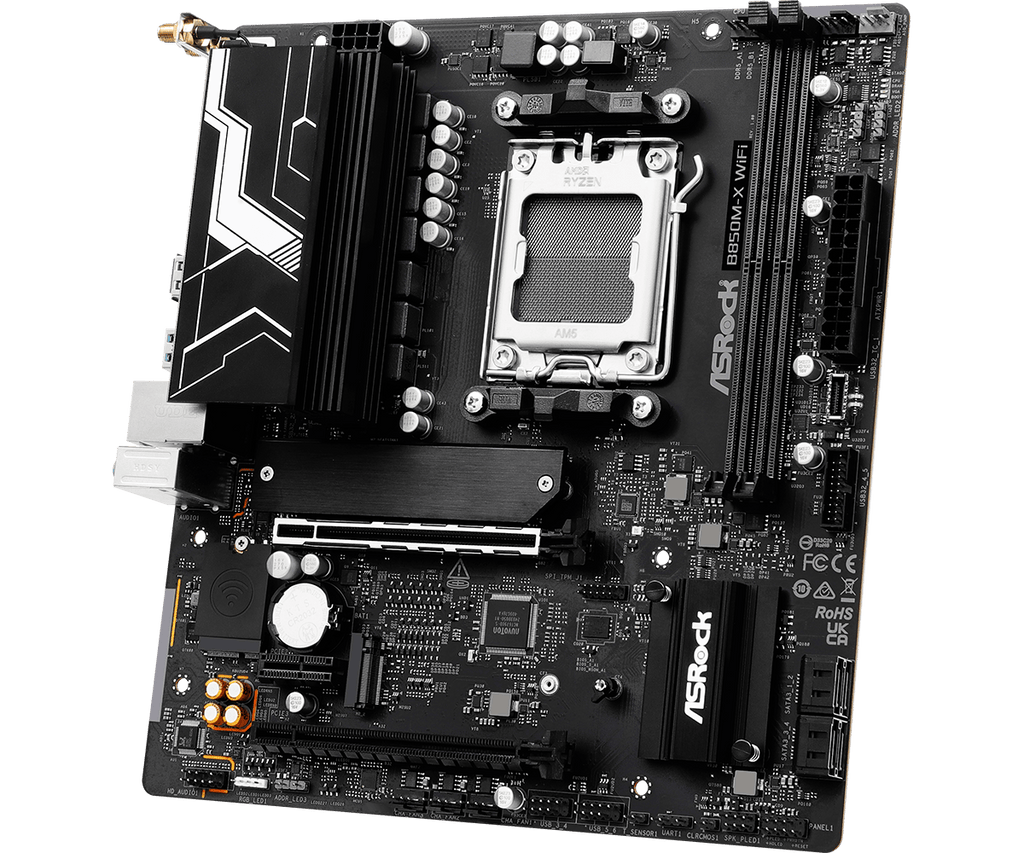

描述
- 支援 AMD Socket AM5 Ryzen™ 9000、8000 和 7000 系列處理器
- 6+1+1相電源設計,VCore的Dr.MOS
- 2 個 DDR5 DIMM
支援雙通道,最高可達8200+(OC) - 2 個 PCIe 4.0 x16、1 個 PCIe 4.0 x1
- 圖形輸出選項:1 個 HDMI、1 個 DisplayPort
- Realtek ALC897 7.1 CH 高清音訊編解碼器,Nahimic 音訊
- 1 個熾熱 M.2 (PCIe Gen5x4)
1 個 Hyper M.2 (PCIe Gen4x4)
4個SATA3 - 2 個 USB 3.2 Gen1 Type-C(1 個後置,1 個前置)
5 USB 3.2 Gen1(3 個後置,2 個前置)
6 USB 2.0(2 個後置,4 個前置) - 瑞昱 2.5G 網卡
- 802.11axe WiFi 6E +藍牙
- 支援BIOS閃回
-
獨特的功能卓越的生產力
- PCIe Gen5 (M.2)
- 雙通道DDR5
堅如磐石的耐用性
- 6+1+1 相電源,VCore 的 Dr.MOS
超快連線
- 2.5G LAN、802.11axis Wi-Fi 6E 模組
易區更新
- BIOS 閃回按鈕
- 華擎汽車驅動程式安裝程式
EZ 疑難排解
- 華擎郵政狀態檢查器 -
中央處理器- 支援 AMD Socket AM5 Ryzen™ 9000、8000 和 7000 系列處理器 *
* 擴充插槽的可用性可能因 CPU 的不同而異。詳情請參閱 PCIe/M.2 頻寬表。 -
晶片組- AMD B850
-
記憶- 雙聲道DDR5記憶體技術
- 2 個 DDR5 DIMM 插槽
- 支援 DDR5 ECC/non-ECC、無緩衝記憶體高達 8200+(OC) *
- 最大限度。系統記憶體容量:128GB
- 支援用於超頻 (EXPO) 記憶體模組的 Extreme Memory Profile (XMP) 和 EXTended Profile
* 請參閱華擎網站上的記憶體支援清單以了解更多資訊。 -
BIOS- 256Mb AMI UEFI Legal BIOS,帶 GUI 支持
-
圖形整合AMD RDNA™顯示卡(實際支援可能因CPU而異)
- 1 x HDMI 2.1 TMDS/FRL 8G 相容,支援 HDR、HDCP 2.3 和最大。解析度高達 4K 120Hz
- 1 x DisplayPort 1.4,附 DSC(壓縮),支援 HDCP 2.3 和最大。解析度高達 4K 120Hz -
聲音的- 7.1 CH 高清音訊(Realtek ALC897 音訊編解碼器)
納希米克音頻 -
和- 2.5 千兆位元 LAN 10/100/1000/2500 Mb/s
- 龍騰RTL8125BG
- 支援Dragon 2.5G LAN軟體
- 智慧型自動調整頻寬控制
- 視覺使用者友善的使用者介面
- 視覺化網路使用統計
- 優化遊戲、瀏覽器和串流模式的預設設置
- 使用者自訂優先控制
無線區域網路- 802.11axis Wi-Fi 6E 模組
- 支援 IEEE 802.11a/b/g/n/ac/ax/axe
- 支援雙頻 2x2,並支援擴展 6GHz 頻段 *
- 2 個天線支援 2(發射)x 2(接收)分集技術
- 支援藍牙5.2
- 支持MU-MIMO
* Wi-Fi 6E模組受Microsoft Windows支援 ® 僅 11 個。沒有適用於 Windows 的驅動程式 ® 10. 6GHz頻段的可用性將取決於各國和地區的不同監管狀況。它將透過 Windows 啟動(對於受支援的國家/地區) ® 更新和軟體更新一旦可用。
6E 功能需要 6GHz 相容路由器。老虎機中央處理器:
- 1 x PCIe 4.0 x16 插槽 (PCIE1), 支援 x16 模式 *
晶片組:
- 1 個 PCIe 4.0 x1 插槽 (PCIE2) *
- 1 x PCIe 4.0 x16 插槽 (PCIE3), 支援 x4 模式 *
- 1 x M.2 插座(Key E),支援 2230 型 WiFi/BT PCIe WiFi 模組
* 對於 9000 和 7000 系列處理器,PCIE1 將在 Gen4x16 上運行;對於 8000 (Phoenix 1) 系列處理器,PCIE1 將在 Gen4x8 上運行;對於 8000 (Phoenix 2) 系列處理器,PCIE1 將在 Gen4x4 上運行。
支援NVMe SSD作為啟動磁碟貯存中央處理器:
- 1 x Blazing M.2 插槽(M2_1,Key M),支援 2280 PCIe Gen5x4 (128 Gb/s) 模式 *
- 1 x Hyper M.2 插槽(M2_2,Key M),支援 2260/2280 PCIe Gen4x4 (64 Gb/s) 模式 *
晶片組:
- 4 個 SATA3 6.0 Gb/s 連接器
* 支援NVMe SSD作為啟動磁碟
M2_1 是 M.2 安裝的第一個優先權。
M2_1 將在配備 9000 和 7000 系列處理器的 Gen5x4 上運行,以及配備 8000(Phoenix 1 和 Phoenix 2)系列處理器的 Gen4x4 上運行。
M2_2 將在配備 9000 和 7000 系列處理器的 Gen4x4、配備 8000 (Phoenix 1) 系列處理器的 Gen4x4 和配備 8000 (Phoenix 2) 系列處理器的 Gen4x2 上運行。襲擊- 支援 SATA 儲存裝置的 RAID 0、RAID 1 和 RAID 10
- 支援 M.2 NVMe 儲存裝置的 RAID 0、RAID 1 和 RAID 10 *
* 需要額外的 M.2 NVMe 擴充卡以支援 RAID 10USB中央處理器:
- 3 個 USB 3.2 Gen1 Type-A(背面)
- 1 個 USB 2.0(後部 (USB_2))
晶片組:
- 2 個 USB 3.2 Gen1 Type-C(1 個後置,1 個前置)
- 2 個 USB 3.2 Gen1 Type-A(正面)
- 5 個 USB 2.0(1 個後置 (USB_1)、4 個前置)
* 所有USB連接埠均支援ESD保護連接器- 1 x 熱敏電阻電纜接頭
- 1 x SPI TPM 接頭
- 1 x 電源 LED 和揚聲器接頭
- 1 x RGB LED 接頭 *
- 3 x 可尋址 LED 接頭 * *
- 2 個 CPU 風扇連接器(4 針)(智慧風扇速度控制) * * *
- 3 x 機殼/水泵風扇連接器(4 針)(智慧風扇速度控制) * * *
- 1 x AIO 幫浦風扇連接器(4 針)(智慧風扇速度控制) * * *
- 1 x 24 針 ATX 電源連接器
- 1 x 8 針 12V 電源連接器(高密度電源連接器)
- 1 個前面板音訊連接器
- 2 個 USB 2.0 接頭連接器(支援 4 個 USB 2.0 連接埠)
- 1 個 USB 3.2 Gen1 接頭(支援 2 個 USB 3.2 Gen1 連接埠)
- 1 個前面板 C 型 USB 3.2 Gen1 接頭連接器
* 總共支援高達 12V/3A、36W LED 燈帶
** 帶 總共支援高達 5V/3A、15W LED 燈
* * * CPU_FAN1 支援風扇功率高達 1A (12W)。
CPU_FAN2、CHA_FAN1~3 和 AIO_PUMP 支援高達 3A (36W) 的風扇功率。

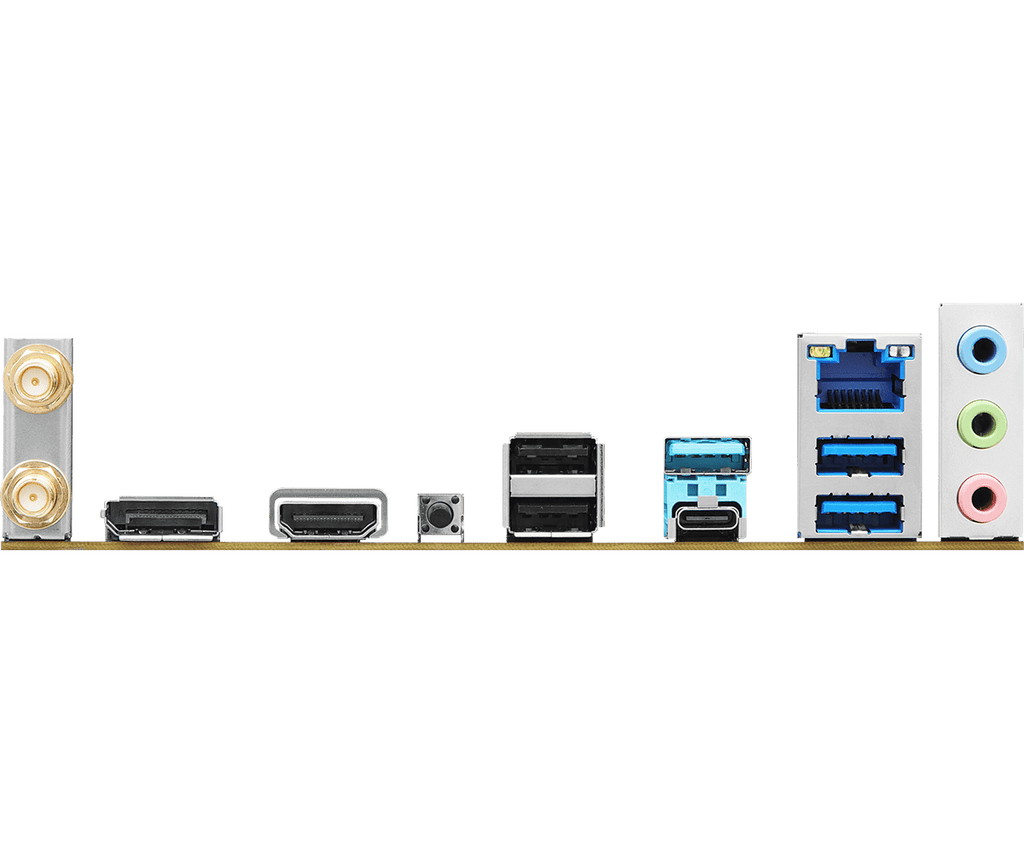

CPU_FAN2、CHA_FAN1~3 和 AIO_PUMP 可以自動偵測是否使用 3 針或 4 針風扇。後面板 I/O- 2 個天線端口
- 1 個 HDMI 連接埠
- 1 個 DisplayPort 1.4
- 1 個 USB 3.2 Gen1 Type-C 連接埠
- 3 個 USB 3.2 Gen1 Type-A 連接埠
- 2 個 USB 2.0 端口
- 1 個 RJ-45 LAN 端口
- 1 x BIOS 閃回按鈕
- 高清音訊插孔:線路輸入/前置揚聲器/麥克風軟體和 UEFI軟體
- 華擎主機板實用程式(A-Tuning)
- 華擎 Dragon 2.5G LAN 軟體
- 華擎 Polychrome SYNC *
UEFI
- 華擎 EZ 模式
- 華擎全高清 UEFI
- 華擎汽車驅動程式安裝程式
- 華擎即時快閃記憶體

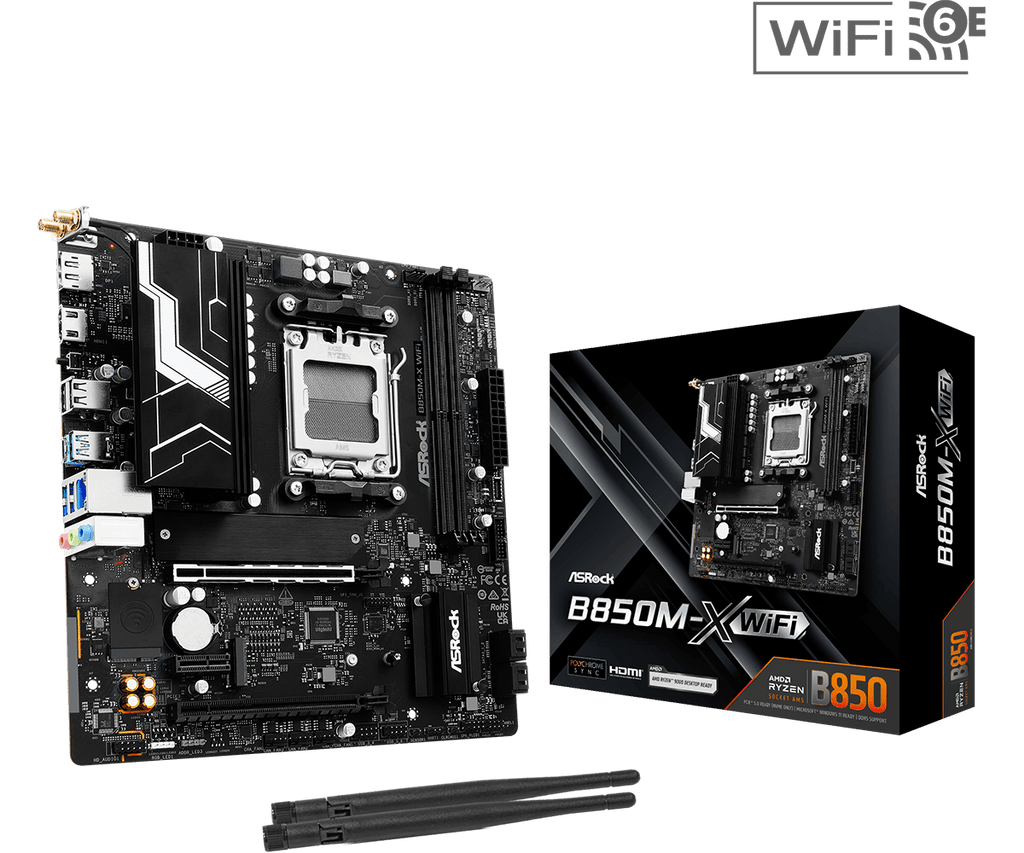

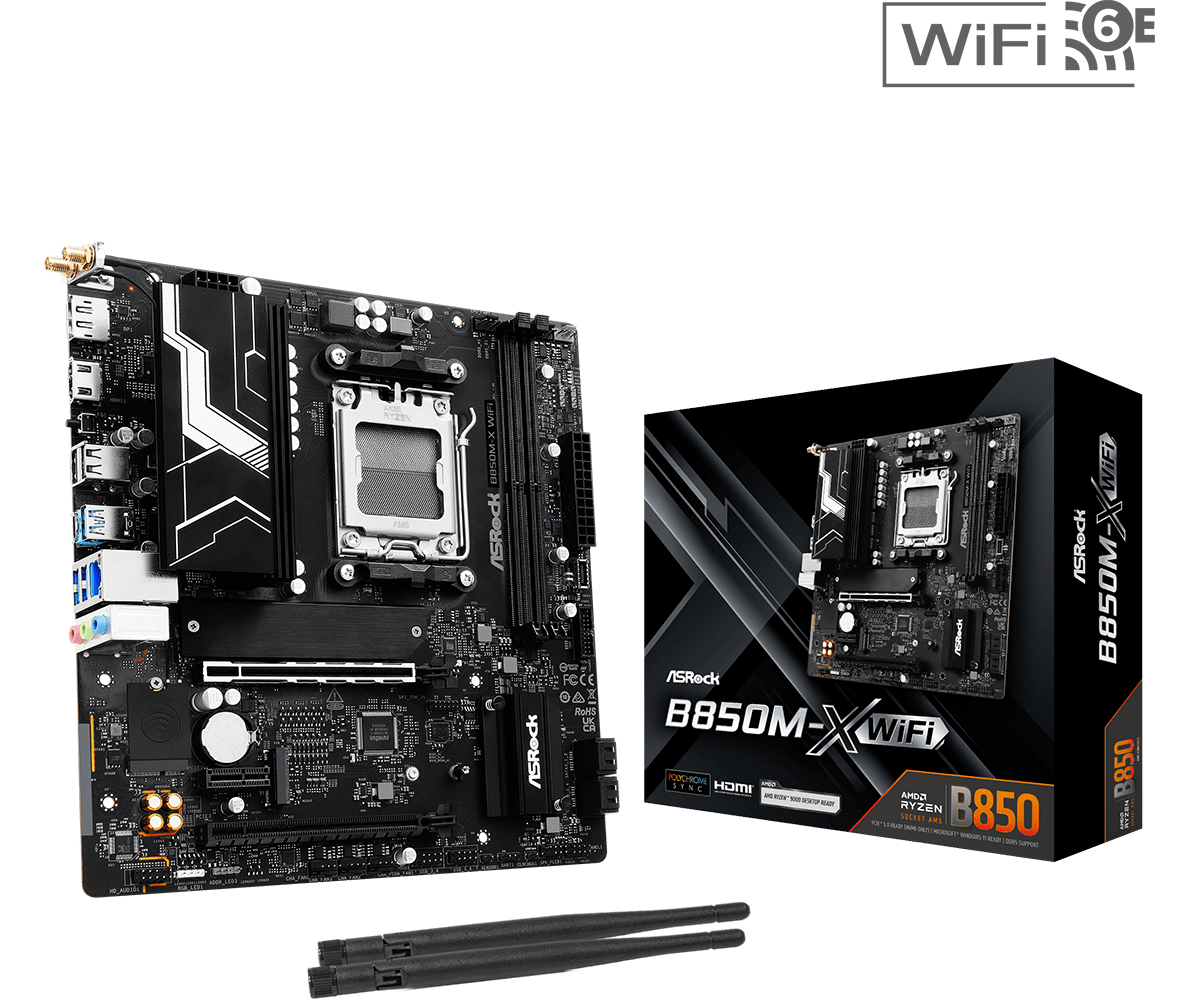

* 這些實用程式可以從華擎即時更新和應用程式商店下載。配件- 1 個 I/O 擴充板
- 2 條 SATA 數據線
- 2 x 華擎 WiFi 2.4/5/6 GHz 天線外形尺寸- Micro ATX 外形尺寸:9.6 英寸 x 8.9 英寸、24.4 厘米 x 22.6 厘米你- 微軟視窗 ® 10 個 64 位 / 11 個 64 位認證證書- FCC、歐共體
- ErP/EuP 就緒(需要 ErP/EuP 就緒電源)

優化的 VRM 設計


6層PCB

DDR5 XMP 和 EXPO 支持

高速 M.2 解決方案


智慧散熱設計


Wi-Fi 6E 802.11軸

龍 2.5 Gb/秒 LAN

前置 USB 3.2 Gen1 Type-C

納希米克音頻

多色 RGB
*RGB LED 接頭支援標準 5050 RGB LED 燈條(12V/G/R/B),最大額定功率為 3A(12V),長度在 2 公尺以內。

訊號RGB
雙顯示卡輸出

簡易設定
步驟一: 安裝自動驅動程式安裝程式
步驟2: 需要更新驅動程式
步驟3: 完畢!
