描述
-
獨家功能ASRock 超合金
- 高級電感
- 亮黑 PCB
- 高密度防潮纖維電路板
華擎 4 層 PCB 板 POOL 技術 ASRock 合金插槽 ASRock M.2 散熱盔甲 ASRock Hyper M.2 (PCIe Gen4x4) ASRock 開機狀態檢查 (PSC)
ASRock 全防護 (支援全部 USB、音源、網路埠)
ASRock Live Update & APP Shop -
處理器- 支援 12th Gen Intel® Core™ 處理器 (LGA1700)
- 數位電源設計
- 8 電源相位設計
- 支援 Intel® Hybrid Technology
- 支援 Intel® Turbo Boost Max 3.0 技術 -
晶片- Intel® B660
-
記憶體- 雙通道 DDR4 記憶體技術
- 4 x DDR4 插槽
- 支援 DDR4 non-ECC, un-buffered 記憶體 高達 5333+(OC)*
- 支援 ECC UDIMM 記憶體模組 (非 ECC 模式)
- 系統記憶體最大容量: 128GB
- 支援 Intel® Extreme Memory Profile (XMP) 2.0 技術
*原生支援 DDR4 3200. -
BIOS- 128Mb AMI UEFI Legal BIOS, 支援多國語圖形界面
- 符合 ACPI 6.0, 支援喚醒與自動開機 (Wake Up Events)
- 支援 SMBIOS 2.7
- CPU Core/Cache, CPU GT, DRAM, VDD_IMC, VCCIN AUX, +1.05V PROC, +0.82V PCH, +1.05V PCH 電壓多功能調節器 -
內建顯示- Intel® Xe Graphics Architecture (Gen 12)
- 二種顯示輸出選項: 支援獨立顯示控制器的 HDMI 和 DisplayPort 1.4
- 支援 HDMI 2.1 TMDS Compatible,最高分辨率達 4K x 2K (4096x2160) @ 60Hz
- 支援DisplayPort 1.4與 DCS¬¬(壓縮技術),最高分辨率可達 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz
- 支援 HDCP 2.3的HDMI 2.1 TMDS Compatible和 DisplayPort 1.4 接口
*處理器有內建 GPU 功能才支援 Intel® UHD 顯示晶片 內建視覺強化功能與顯示輸出. -
音效- 7.1 聲道高傳真音效 (Realtek ALC897 音源編碼解碼器)
- 防突波
- Nahimic Audio -
網路- 千兆網卡 10/100/1000 Mb/s
- Giga PHY Intel® I219V
- 支援網絡喚醒功能 (Wake-On-LAN)
- 支援防雷擊 / 防 ESD 靜電
- 支援 Energy Efficient Ethernet 802.3az
- 支援 UEFI PXE -
擴充插槽- 2 x PCIe x16 插槽 (PCIE1/PCIE3: 單插槽 Gen4x16 (PCIE1); 雙插槽 Gen4x16 (PCIE1) / Gen3x4 (PCIE3))*
- 1 x PCIe Gen3x1 插槽
- 支援 AMD CrossFire™
- 1 x M.2 插槽 (Key E), 支援 2230 型 WiFi/BT PCIe WiFi 模組與 Intel® CNVi (整合 WiFi/BT)
*支援 NVMe SSD 開機 -
儲存- 4 x SATA3 6.0 Gb/s 連接埠** 若 M2_2 插槽被 SATA 型 M.2 設備佔用,SATA3_0 插槽將關閉.
- 1 x Hyper M.2 插槽 (M2_1, Key M), 支援 2242/2260/2280 型 PCIe Gen4x4 (64 Gb/s) 模式**
- 1 x Ultra M.2 插槽 (M2_2, Key M), 支援 type 2280 SATA3 6.0 Gb/s & PCIe Gen3 x4 (32 Gb/s) 模式**
*支援 Intel® Optane™ 技術 (僅 M2_2)
支援 Intel® Volume Management Device (VMD)
支援 NVMe SSD 開機
支援華擎 U.2套件 -
RAID- 支援SATA儲存裝置的RAID 0,RAID 1,RAID 5和RAID 10
-
接頭- 1 x SPI TPM 接針
- 1 x 機箱開啟警告功能接針與揚聲器接針
- 1 x RGB LED 接針
* 支援至 12V/3A, 36W LED 燈條
- 3 x 可編程 LED 接針
* 支援至 5V/3A, 15W LED 燈條
- 1 x CPU 風扇連接埠 (4-pin)
* CPU 風扇接頭支援最大 1A (12W) 電源.
- 1 x CPU/水泵風扇連接埠 (4-pin) (智慧風扇速度控制)
* CPU / 水泵風扇支援最高 2A (24W) 水冷風扇.
- 3 x 機殼 / 水泵風扇介面 (4-pin) (智慧風扇速度控制)
* 機殼 / 水泵風扇支援最高 2A (24W) 水冷風扇.
* CPU_FAN2/WP, CHA_FAN1~3/WP 可以自動偵測 3 針或 4 針風扇.
- 1 x 24 針 ATX 電源連接埠
- 1 x 8 針 12V 電源連接埠 (高密度電源連接埠)
- 1 x 前置 Panel Audio 連接埠
- 1 x Thunderbolt™ AIC 連接埠 (5-pin) (支援 ASRock Thunderbolt™ 4 AIC 卡)
- 2 x USB 2.0 針狀接頭 (支援 4 USB 2.0 埠) (支援 ESD 靜電保護)
- 1 x USB 3.2 Gen1 接針 (支援 2 USB 3.2 Gen1 埠) (支援 ESD 靜電保護)
- 1 x 前置 Type C USB 3.2 Gen1 接針 (支援 ESD 靜電保護)
* -

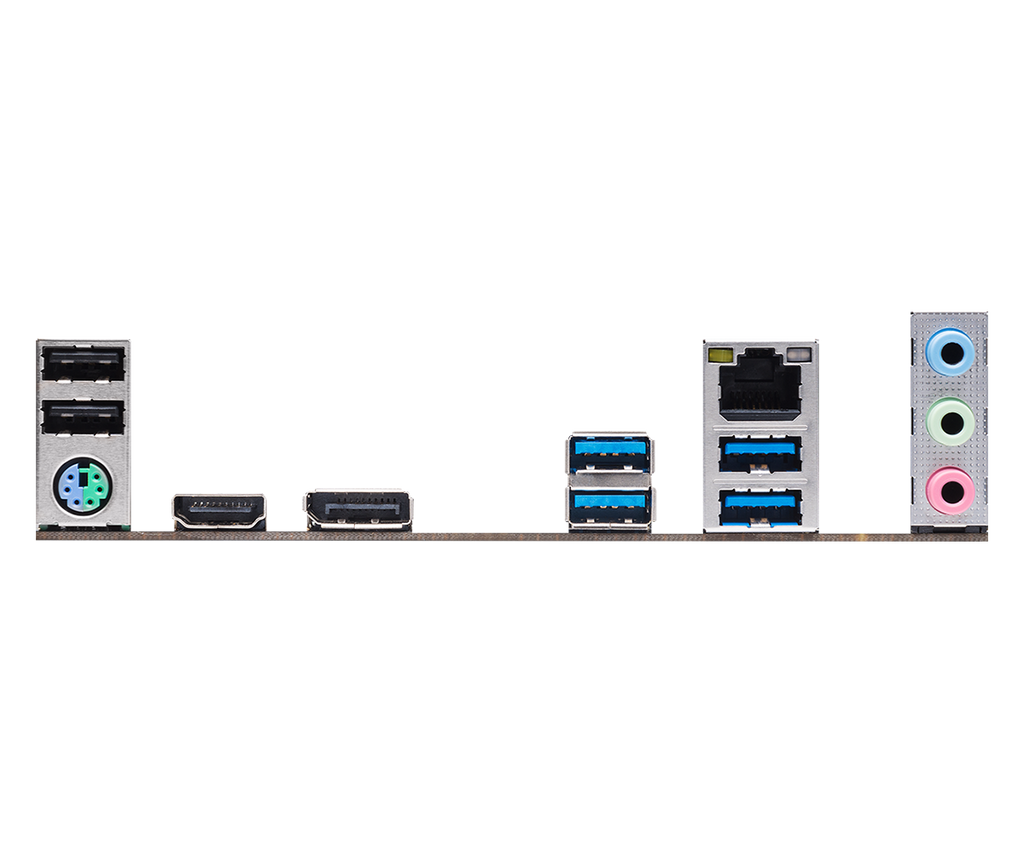

後背板輸出 / 入接口- 3 x 天線安裝點
- 1 x PS/2 鍵盤 / 滑鼠埠
- 1 x HDMI 埠
- 1 x DisplayPort 1.4
- 4 x USB 3.2 Gen1 埠 (ASMedia ASM1074 hub) (支援 ESD 靜電保護)
- 2 x USB 2.0 埠 (支援 ESD 靜電保護)
- 1 x RJ-45 網路埠帶 LED 指示燈 (ACT/LINK LED 和 SPEED LED)
- HD 音訊插孔: 線性輸入 / 前置揚聲器 / 麥克風 -
軟體與 UEFI軟體
- ASRock 主機板 Utility (A-Tuning)
- ASRock Polychrome SYNC
- ASRock XFast LAN
UEFI
- ASRock EZ 模式
- ASRock Full HD UEFI
- ASRock 我的最愛 UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Easy RAID Installer
*可從華擎 APP Shop 下載這些應用程式. -
隨機光碟- 驅動程式, 應用軟體, 防毒軟體 (試用版)
-
附件- 快速安裝指南, 支援光碟, I/O 擋板
- 2 x SATA 資料線
- 3 x M.2 插槽螺絲
- 1 x M.2 插模支座 -
硬體監控- 風扇轉速計: CPU, CPU/水泵, 機箱 / 水泵風扇
- 靜音風扇 (依據 CPU 溫度自動調整機箱風扇轉速): CPU, CPU/水泵, 機箱 / 水泵風扇
- 風扇多速控制: CPU, CPU/水泵, 機箱 / 水泵風扇
- 機箱開啟偵測
- 電壓即時監控: CPU 核心, +1.05V_PCH, DRAM, VCCIN AUX, VCCSA, +1.05V PROC, +0.82V PCH, +12V, +5V, +3.3V -
規格- Micro ATX 規格: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
- 固態電容設計 -
作業系統- 支援 Microsoft® Windows 10 64-bit / 11 64-bit
-
認證- FCC, CE
- 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)
